Spôsob odobratia prednej časti termostatu (viď obr. 2)
Podsvietenie displeja
Stlačenie ovládacieho kolieska aktivuje podsvietenie displeja po dobu
10 sekúnd.
INŠTALÁCIA
Upozornenie:
Pred výmenou termostatu odpojte vykurovací / klimatizačný systém od
hlavného zdroja elektrického napätia vo vašom byte. Zabránite možnému
úrazu elektrickým prúdom.
Montáž termostatu
Zadná strana termostatu má 4 pripravené otvory pre pripevnenie na
stenu. Na pripevnenie termostatu na stenu využite priložené hmoždinky
a skrutky.

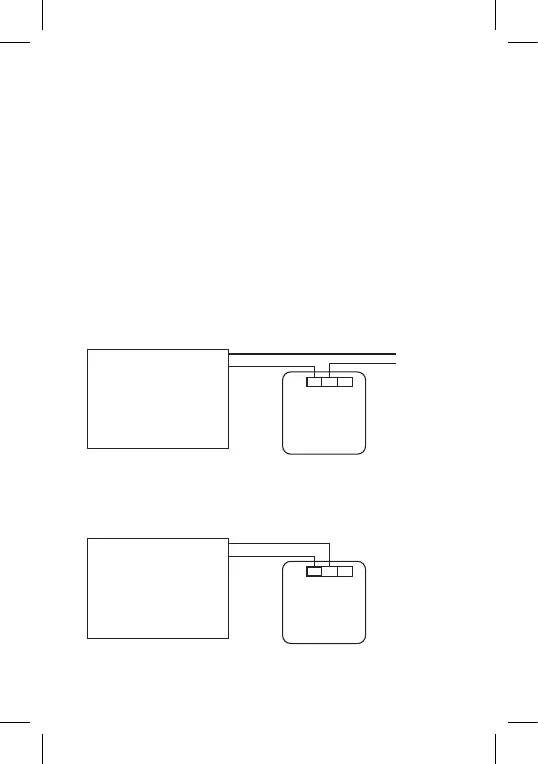

Schéma zapojenia
Schéma napäťového zapojenia termostatu P5604 na kotol s výstu-
pom „NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Vykurovacie zariadenie vy-
žadujúce napájanie 230 V,
napr. čerpadlo ústredného
kúrenia. Termostat
* V prípade pripojenia chladiaceho zariadenia k termostatu pripojte fázový
vodič „L“ do svorky „NC“.
Schéma beznapäťového zapojenia termostatu P5604 na kotol
s výstupom „NO“:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Vykurovacie zariadenie
vyžadujúce beznapäťový
kontakt, napr. plynový
kotol. Termostat
