Emos P5604 - Podświetlenie Wyświetlacza

13
Pomiar temperatury: 0°C do 40°C z rozdzielczością 0,1°C; dokładność
±1°C przy 20°C
Ustawienie temperatury: 5°C do 35°C krokami co 0,5°C
Histereza ustawionej temperatury: 0,2°C
Temperatura pracy: 0°C do 40°C
Temperatura magazynowania: -20°C do 60°C
Zasilanie: 2× 1,5 V baterie typu AAA
Wyposażenie: wkręty 2 szt., kołki rozporowe 2 szt.
Wielkość i ciężar: 30 × 120 × 75 mm; 125 g
Opis wyświetlacza (patrz rys. 1)
1 – tryb pracy
2 – tryb chłodzenia
3 – wskaźnik rozładowania baterii
4 – ustawiona temperatura
5 – temperatura w pomieszczeniu
6 – tryb ogrzewania
Sposób zdejmowania przedniej części termostatu (patrz rys. 2)
Podświetlenie wyświetlacza
Naciśnięcie pokrętła do sterowania aktywuje podświetlenie wyświetlacza
na czas 10 sekund.
INSTALACJA
Uwaga:
Przed wymianą termostatu trzeba odłączyć system ogrzewania/klimaty-
zacji od głównego źródła energii elektrycznej w mieszkaniu. W ten sposób
zapobiegamy możliwemu porażeniu prądem elektrycznym.
Montaż termostatu
Tylna ścianka termostatu ma przygotowane 4 otwory do mocowania na
ścianie. Do przymocowania termostatu wykorzystuje się kołki rozporowe
i wkręty z kompletu.

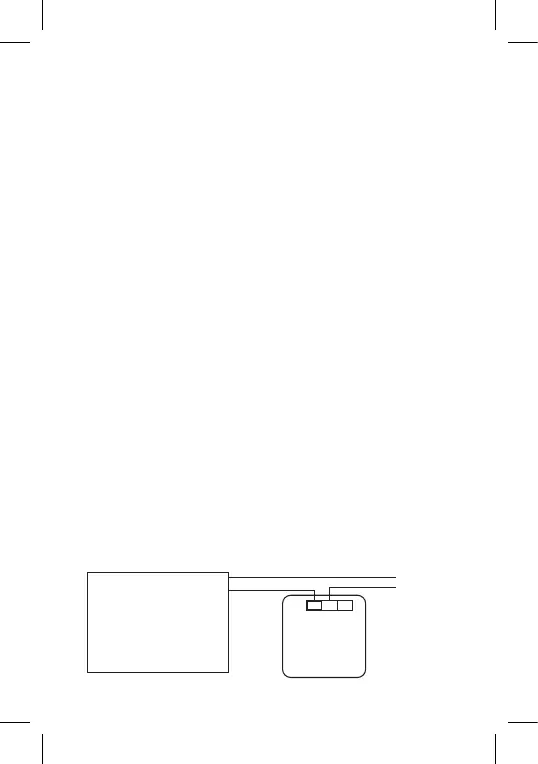

Schemat podłączenia
Schemat podłączenia termostatu P5604 do kotła z wyjściem „NO“:
Maks. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Urządzenie grzewcze
wymagające zasilania
230 V, na przykład pompa
centralnego ogrzewania. Termostat
