17
BESZERELÉS
Figyelem:
A termosztát cseréje előtt csatlakoztassa le a fűtő-/légkondicionáló
berendezést a lakás elektromos táphálózatáról. Ez megakadályozza az
elektromos áram által okozott esetleges sérüléseket.
A termosztát felszerelése
A termosztát hátulján 4 nyílás található a falra szereléshez. A termosztát
felszereléséhez használja a mellékelt csavarokat és tipliket.

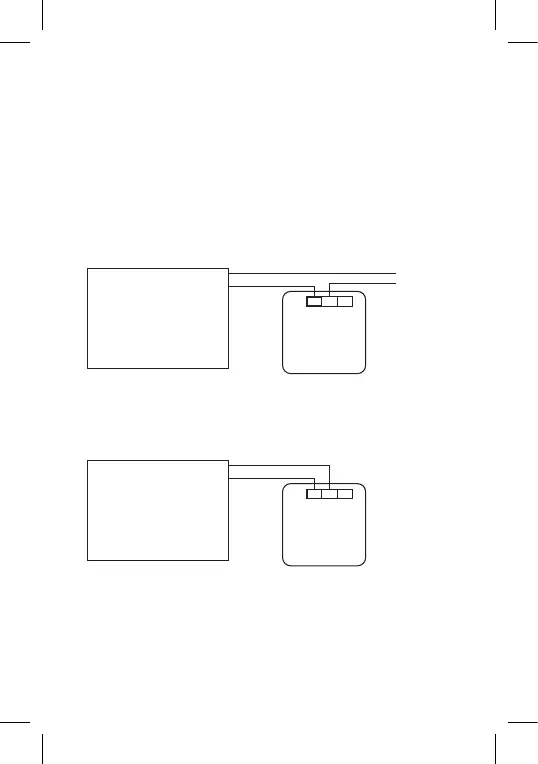

Bekötési ábra
Feszültség csatlakoztatási diagramja a P5604 termosztát bojlerhez
csatlakoztatásához „NO” kimenettel:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
230 V tápellátást igénylő
fűtőberendezés, például
központi fűtés szivattyúja. Termosztát
* Ha hűtőberendezést csatlakoztat a termosztáthoz, az „L” fázisvezetőt
csatlakoztassa az „NC” terminálhoz.
Nullfeszültség csatlakoztatási diagramja a P5604 termosztát bojler-
hez való csatlakoztatásához „NO” kimenettel:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Nullfeszültségű
kapcsolást igénylő
fűtőberendezés, például
gázkazán.
Termosztát
Üzembe helyezés
1. Vegye le a termosztát elülső burkolatát, és helyezze be a 2 db
1,5 V-os AAA elemet. Kizárólag alkálielemeket használjon! Ne
használjon újratölthető elemeket!
2. Tegye vissza a termosztát elülső burkolatát.
3. A termosztát kijelzője most már aktív, és működik.
