24

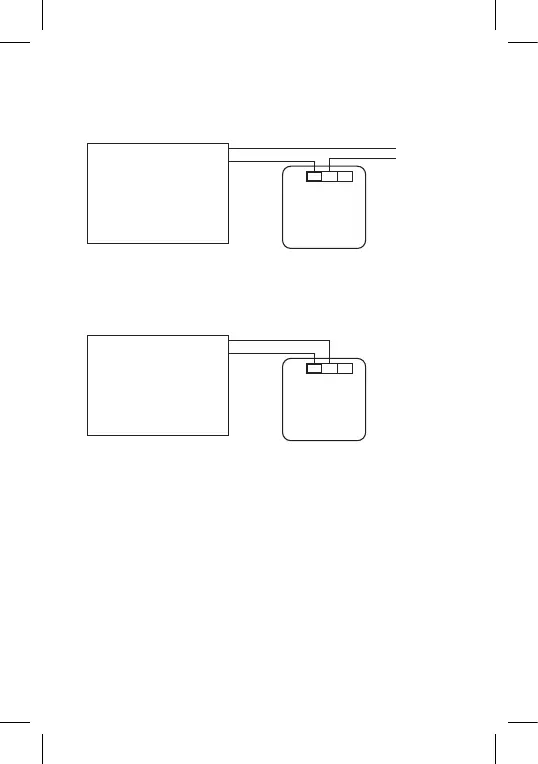

Električka shema
Dijagram strujnog spajanja za priključivanje termostata P5604 na
bojler s "NO" izlazom:
Maks. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Uređaj za grijanje kojem
treba napajanje od 230 V,
primjerice pumpa za
centralno grijanje. Termostat
* Prilikom priključivanja klima uređaja na termostat, "L" fazu vodiča
spojite na "NC" terminal.
Dijagram spajanja s nulovanjem za priključivanje termostata P5604
na bojler s "NO" izlazom:
Maks. 230 V 8(2) A
NO
COM
NO NCCOM
Uređaj za grijanje koji
iziskuje beznaponski
kontakta, primjerice
plinski bojler. Termostat
Puštanje u rad
1. Uklonite prednji dio termostata i umetnite dvije AAA baterije od 1,5 V.
Upotrebljavajte isključivo alkalne baterije, a ne one s mogućnošću
ponovnog punjenja.
2. Vratite prednji poklopac termostata na mjesto.
3. Zaslon termostata se aktivira, a termostat je sada uključen.
Ako termostat ne radi kako valja, provjerite polaritet baterija, stanje
napunjenosti baterija ili resetirajte termostat tako što ćete nakratko
izvaditi baterije.
Odabir načina rada (grijanje, hlađenje, temperatura za sprječa-
vanje smrzavanja)
1. Držite kontrolni kotačić pritisnut 5 sekundi za otvaranje postavki.
2. Okrenite kontrolni kotačić da biste namjestili jedan od sljedećih
načina rada:
a. HEAT (grijanje)
