27
Abnahme des Thermostat-Vorderteils (siehe Abb. 2)
Displaybeleuchtung
Durch Betätigen des Steuerrädchens wird die Display-Hintergrundbe-
leuchtung über einen Zeitraum von 10 Sekunden aktiviert.
MONTAGE
Hinweis:
Trennen Sie die Heiz-/Klimaanlage vorm Auswechseln von der elektri-
schen Hauptspannungsquelle in Ihrer Wohnung. Somit verhindern Sie
einen möglichen Stromunfall.
Montage des Thermostats
An der Thermostat-Rückseite benden sich 4 vorbereitete Önungen zur
Befestigung des Thermostats an der Wand. Verwenden Sie die beiliegen-
den Schrauben und Dübel zur Befestigung des Thermostats an der Wand.

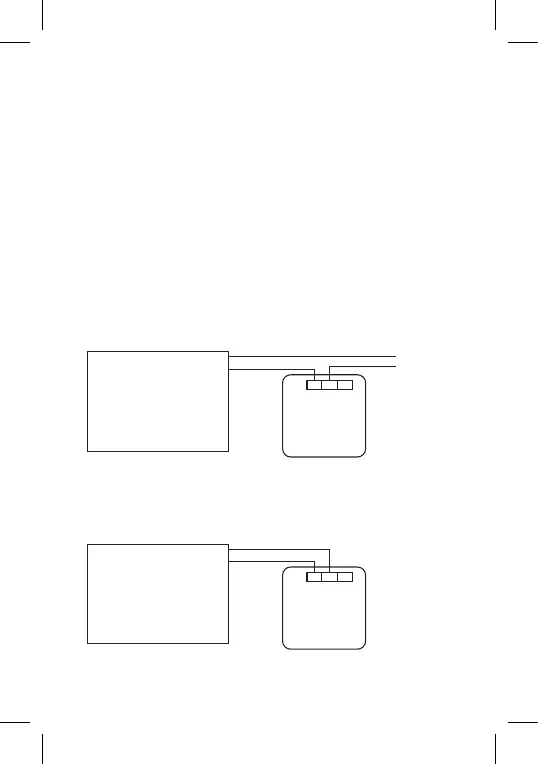

Schaltbild
Spannungsschaltungsschema für den Thermostat P5604 für Kessel
mit „NO“-Ausgang:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Heizgeräte, die eine
230-V-Versorgungsspannung
erfordern, z. B.
Zentralheizungspumpe. Thermostat
* Beim Anschluss einer Klimaanlage am Thermostat schließen Sie den
Phasenleiter „L“ an der „NC“-Klemme an.
Spannungsfreies Schaltungsschema für den Thermostat P5604 für
Kessel mit „NO“-Ausgang:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Heizgeräte, die einen
spannungslosen Kontakt
erfordern, z. B. Gaskessel. Thermostat
