Temperatura de funcţionare: 0°C la 40°C
Temperatura de depozitare: -20°C la 60°C
Alimentarea: 2× 1,5 V baterii tip AAA
Accesorii: șuruburi 2 buc, dibluri 2 buc
Dimensiuni şi greutatea: 30 × 120 × 75 mm; 125 g
Descrierea ecranului (vezi g. 1)
1 – regim de funcționare
2 – regim de răcire
3 – indicarea bateriei slabe
4 – temperatura setată
5 – temperatura în cameră
6 – regim de încălzire
Modul de îndepărtare a plăcii frontale a termostatului
(vezi g. 2)
Iluminarea ecranului
Prin apăsarea rotiței de comandă se activează iluminarea ecranului pe
10 secunde.
INSTALAREA
Avertizare:
Înaintea înlocuirii termostatului deconectaţi sistemul termic/de climatiza-
re de la sursa principală de tensiune electrică a locuinţei dumneavoastră.
Preveniţi posibilitatea accidentării prin electrocutare.
Montajul termostatului
Partea din spate este prevăzută cu 4 deschizături pentru xarea pe
perete. Pentru xarea termostatului pe perete folosiți diblurile și șu-
ruburile atașate.
Schema de conectare

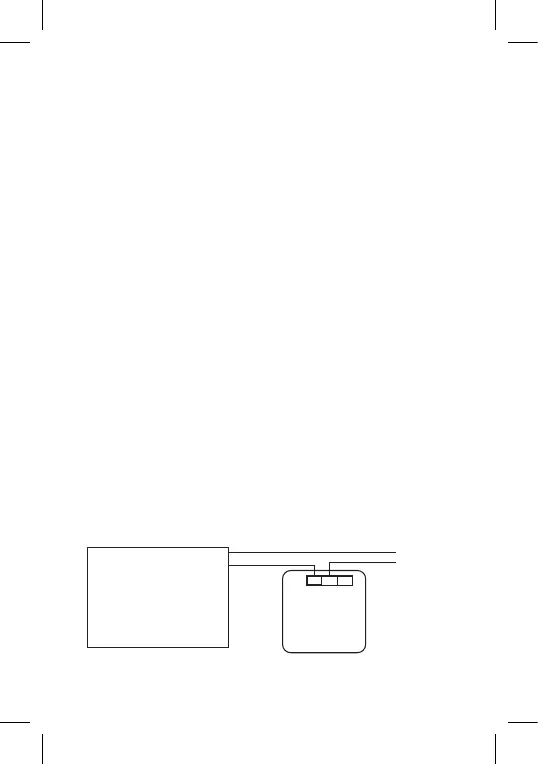

Schema de conectare sub tensiune a termostatului P5604 la cazan
cu ieșirea „NO“:
Max 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Dispozitivul termic
necesitând alimentarea
230 V, de ex. pompa
încălzirii centrale Termostat
* În cazul conectării dispozitivului de răcire la termostat conectați con-
ductorul de fază „L“ la borna „NC“.
