Termostato montavimas
Termostato gale yra 4 angos, skirtos jo montavimui ant sienos. Termostatą
prie sienos pritvirtinkite naudodami pridedamus varžtus ir sienos kaiščius.

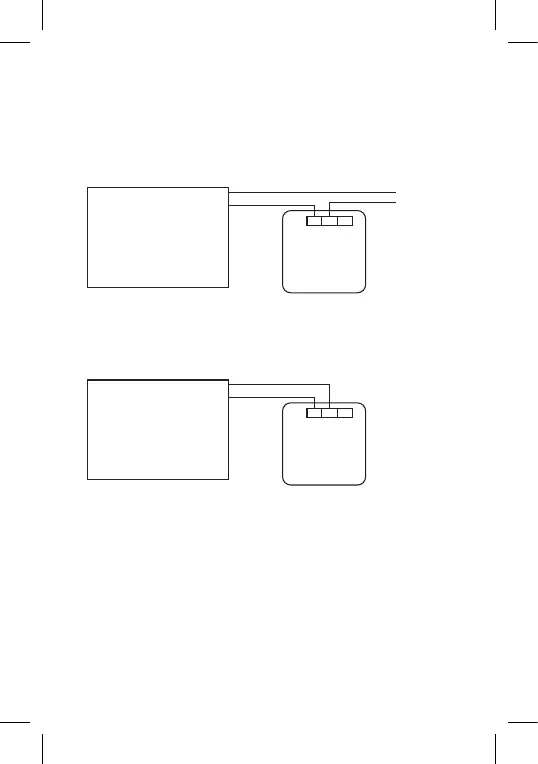

Montavimo schema
Įtampos prijungimo schema jungiant termostatą P5604 prie katilo su
„NO“ išvestimi:
Daugiausia 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Šildymo prietaisui
yra reikalingas 230 V
maitinimo šaltinis, pvz.,
centrinis šildymo siurblys. Termostatas
* Prijungiant vėsinimo įrenginį prie termostato, prijunkite „L“ fazės
laidininką prie „NC“ jungties.
Nulinės įtampos prijungimo schema jungiant termostatą P5604 prie
katilo su „NO“ išvestimi:
Daugiausia 230 V 8(2) A
NO
COM
NO NCCOM
Šildymo prietaisui yra
reikalingas nulinės
įtampos kontaktas, pvz.,
dujų katilas. Termostatas
Naudojimosi pradžia
1. Nuimkite priekinę termostato dalį ir įdėkite 2× 1,5 V AAA tipo baterijas.
Naudokite tik šarmines baterijas, nenaudokite įkraunamų.
2. Uždėkite priekinę termostato dalį.
3. Termostato ekranas aktyvinamas, įrenginys pradeda veikti.
Jei termostatas veikia netinkamai, patikrinkite baterijų poliškumą, įkrovi-
mo lygį arba išimkite baterijas ir paleiskite termostatą iš naujo.
Veikimo režimo parinkimas (šildymas, vėsinimas, apsauga nuo
užšalimo)
1. Paspauskite ir 5 sekundes palaikykite valdymo ratuką, kad įeitumėte
į režimo nustatymus.
2. Pasukite valdymo ratuką, kad pasirinktumėte vieną iš šių režimų:
a. HEAT (šildymo sistema)
