Termostata priekšpuses noņemšanas procedūra (skatīt 2. attēlu)
Displeja apgaismojums
Nospiežot vadības ripu, desmit sekundes tiek aktivizēts displeja ap-
gaismojums.
UZSTĀDĪŠANA
Brīdinājums!
Pirms termostata nomaiņas atvienojiet apkures/gaisa kondicionēšanas
sistēmu no jūsu dzīvokļa elektrotīkla. Tas nepieļaus potenciālas elektriskās
strāvas izraisītas traumas.
Termostata uzstādīšana
Termostata aizmugurē ir četras atveres uzstādīšanai pie sienas. Izman-
tojiet komplektācijā iekļautās skrūves un sienas tapas, lai uzstādītu
termostatu.

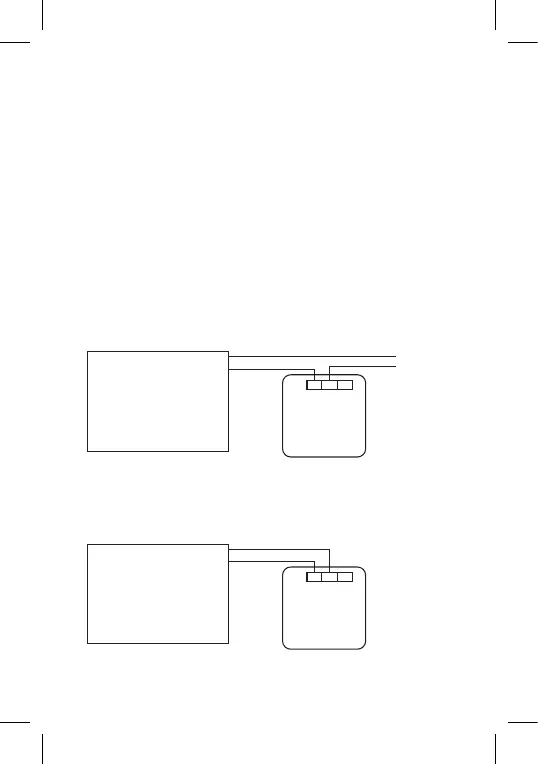

Elektroinstalācijas shēma
Sprieguma savienojumu shēma termostata P5604 pieslēgšanai pie
apkures katla ar „NO” izeju:
Maks. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Apkures ierīce, kam ir
nepieciešams 230V
barošanas avots,
piemēram, centrālās
apkures sūknis. Termostats
* Pieslēdzot dzesēšanas ierīci pie termostata, pievienojiet „L” fāzes
vadu pie „NC” spailes.
Nulles sprieguma savienojumu shēma termostata P5604 pieslēgša-
nai pie apkures katla ar „NO” izeju:
Maks. 230 V 8(2) A
NO
COM
NO NCCOM
Apkures ierīce, kam ir
nepieciešams nulles
sprieguma kontakts,
piemēram, gāzes apkures
katls. Termostats
