Töötemperatuur: 0°C kuni 40°C
Säilitustemperatuur: -20°C kuni 60°C
Toide: 2× 1,5 V AAA patareid
Lisatarvikud: 2 kruvi, 2 seinakinnitust
Mõõtmed ja kaal: 30 × 120 × 75 mm; 125 g
Kuva kirjeldus (vt joonis 1)
1 – töörežiim
2 – jahutusrežiim
3 – tühja patarei näidik
4 – praegune seatud temperatuur
5 – toatemperatuur
6 – kütterežiim
Termostaadi esiosa eemaldamise kord (vt joonis 2)
Ekraani taustavalgustus
Juhtketta vajutamine aktiveerib ekraani taustvalgustuse 10 sekundiks.
PAIGALDAMINE
Hoiatus:
Enne termostaadi asendamist lülitage kütte-/kliimasüssteem oma kor-
teri põhivoolust lahti. See hoiab ära võimaliku vigastuse elektrivooluga.
Termostaadi paigaldamine
Termostaadi tagaküljel on 4 avaust seinale kinnitamiseks. Termostaadi
paigaldamiseks kasutage kaasasolevaid kruvisid ja seinakinnitusi.

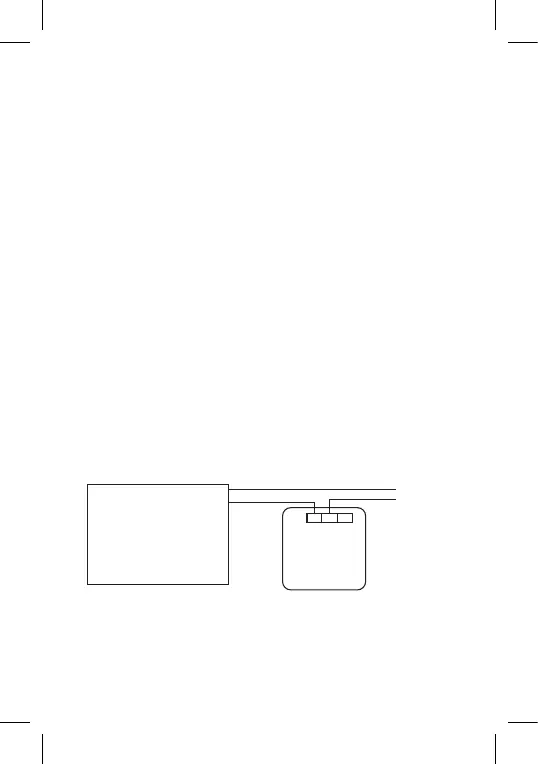

Juhtmestiku skeem
Pingeühenduse skeem termostaadi P5604 ühendamiseks
NO-pistikupesaga katla jaoks:
Max 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Kütteseade, mis vajab
230 V toiteallikat, nt
keskkütte pumpa. Termostaat
* Jahutusseadme ühendamisel termostaadiga ühendage faasijuht „L”
terminaliga „NC”.
