48

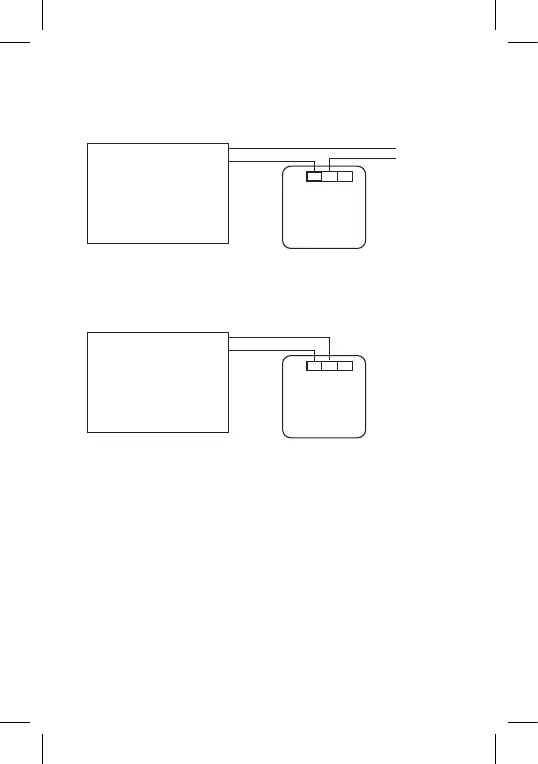

Електрическа схема на свързване
Електрическа схема с напрежение за свързване на термостат
P5604 към бойлер с изход "NO":
Макс. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Отоплителен уред
със захранване 230
V, например помпа на
централно отопление Термостат
* Когато свързвате охлаждащ уред към термостата, свържете фазовия
проводник "L" към клемата "NC".
Електрическа схема без напрежение за свързване на термостат
P5604 към бойлер с изход "NO":
Макс. 230 V 8(2) A
NO
COM
NO NCCOM
Отоплителен
уред, изискващ
безпотенциален контакт,
напр. газов котел. Термостат
Въвеждане в експлоатация
1. Свалете предната част на термостата и поставете 2 бр. батерии
1,5 V тип AAA. Използвайте само алкални батерии, а не такива,
които могат да се зареждат многократно.
2. Поставете отново предната страна на термостата.
3. Термостатът е с активен дисплей и функционира.
Ако термостатът не работи нормално, проверете поляритета на бате-
риите и дали са достатъчно заредени, или нулирайте термостата, като
извадите батериите.
Избиране на работен режим (отопление, охлаждане, темпера-
тура против замръзване)
1. Натиснете и задръжте за 5 секунди управляващото колело, за да
влезете в настройките на режим.
2. Завъртете управляващото колело, за да изберете един от след-
ните режими:
a. HEAT (система за отопление)
