7
INSTALACE
Upozornění:
Před výměnou termostatu odpojte topný/klimatizační systém od hlavního
zdroje elektrického napětí ve vašem bytě. Zabráníte možnému úrazu
elektrickým proudem.
Montáž termostatu
Zadní strana termostatu má 4 připravené otvory pro připevnění na zeď.
K připevnění termostatu na zeď využijte přiložené hmoždinky a šroubky.

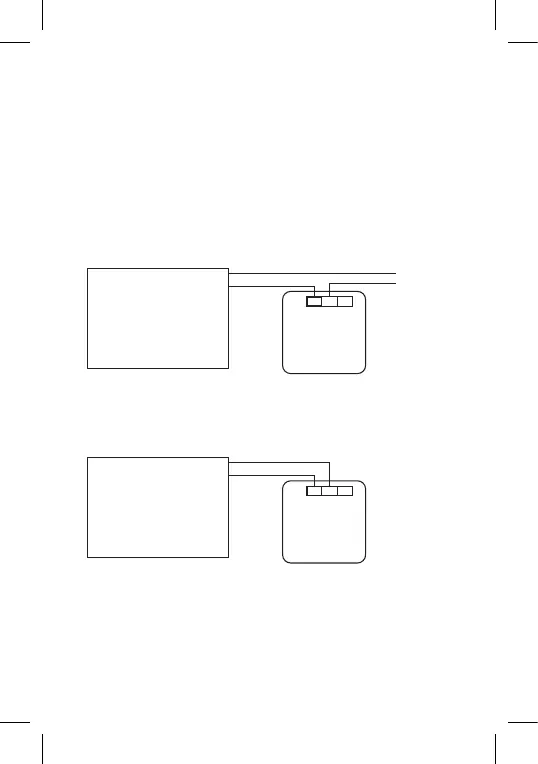

Schéma zapojení
Schéma napěťového zapojení termostatu P5604 na kotel s výstupem
„NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Topné zařízení vyžadující
napájení 230 V,
např. čerpadlo ústředního
topení. Termostat
* V případě připojení chladícího zařízení k termostatu připojte fázový
vodič „L“ do svorky „NC“.
Schéma beznapěťového zapojení termostatu P5604 na kotel svý-
stupem „NO“:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Topné zařízení vyžadující
beznapěťový kontakt,
např. plynový kotel. Termostat
Uvedení do činnosti
1. Sejměte přední část termostatu a vložte 2× 1,5 V AAA baterie.
Používejte pouze alkalické baterie, ne nabíjecí.
2. Vraťte zpět přední část termostatu k zadnímu krytu.
3. Termostat má aktivní displej a je v provozu.
Pokud termostat nepracuje správně, zkontrolujte prosím polaritu baterií,
jestli nejsou baterie vybité nebo termostat resetujte vyjmutím baterií.
