11
Popis ovládacích tlačítek
Termostat (vysílací jednotka) (viz obr. 2)
1 – Ovládací/potvrzovací tlačítko
Přijímač (spínací jednotka) (viz obr. 3)
2 – Hlavní vypínač
Poloha
– vypnuto
Poloha – zapnuto
3 – M/A tlačítko (červená LED)
4 – MANUAL tlačítko (zelená
LED)
Zadní strana termostatu (viz obr. 4)
5 – Tlačítko LEARN pro párování jednotek
Způsob sejmutí přední části termostatu (viz obr. 5)
2, 3 – šroubovákem zatlačte a držte vnitřní zámek, odstraňte přední kryt
Způsob sejmutí přední části spínací jednotky (viz obr. 6)
2, 3 – šroubovákem zatlačte a držte vnitřní zámek, odstraňte přední kryt
INSTALACE
Upozornění:
Před výměnou termostatu odpojte topný/klimatizační systém od hlavního
zdroje elektrického napětí ve vašem bytě. Zabráníte možnému úrazu
elektrickým proudem.
Montáž termostatu
Zadní strana termostatu má 4 předchystané otvory pro připevnění na zeď.
K připevnění termostatu na zeď využijte přiložené hmoždinky a šroubky.
Umístění termostatu
Umístění termostatu (vysílací jednotky) výrazně ovlivňuje jeho funkci.
Zvolte místo, kde se nejčastěji zdržují členové rodiny, nejlépe na vnitřní
zdi, kde vzduch volně cirkuluje a kde nedopadá přímé sluneční záření.
Termostat neumísťujte do blízkosti tepelných zdrojů (televizorů, radiátorů,
chladniček) nebo do blízkosti dveří. Nedodržíte-li tato doporučení, nebude
teplota v místnosti udržována správně.

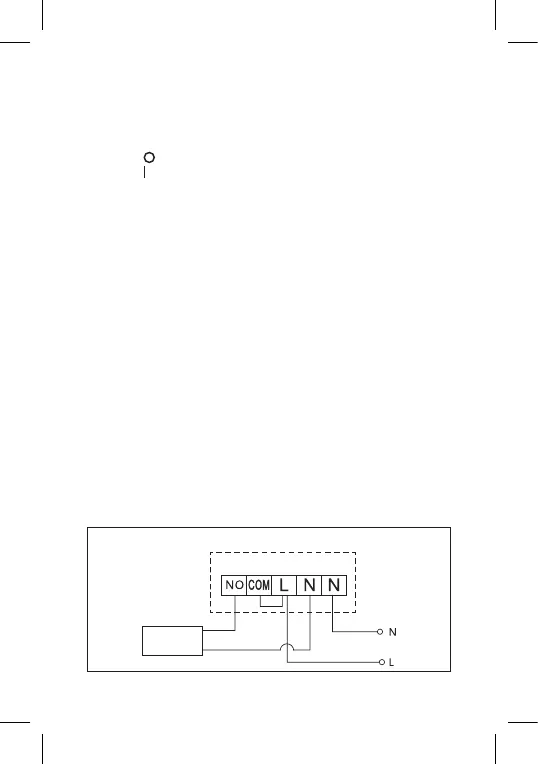

Schéma zapojení spínací jednotky
Schéma připojení čerpadla/motorizovaného ventilu
Čerpadlo/
ventil
