56
Receptor (unitate de comutare) (vezi g. 3)
2 – Întrerupător principal
Poziția – oprit
Poziția – pornit
3 – Butonul M/A (LED roșie)
4 – Butonul MANUAL (LED verde)
Partea dorsală a termostatului (vezi g. 4)
5 – Butonul LEARN pentru asocierea unităților
Modul de îndepărtare a părții frontale a termostatului (vezi g. 5)
2, 3 – apăsați cu șurubelnița și țineți blocajul interior, îndepărtați ca-
pacul frontal
Modul de îndepărtare a părții frontale a unității de comutare (vezi g. 6)
2, 3 – apăsați cu șurubelnița și țineți blocajul interior, îndepărtați ca-
pacul frontal
INSTALAREA
Avertizare:
Înaintea înlocuirii termostatului deconectaţi sistemul termic/de climati-
zare de la sursa principală de tensiune electrică a locuinţei dvs. Preveniţi
posibilitatea accidentării prin electrocutare.
Montajul termostatului
Partea din spate este prevăzută cu 4 deschizături pentru xare pe perete.
Pentru xarea termostatului pe perete folosiți diblurile și șuruburile
atașate.
Amplasarea termostatului
Amplasarea termostatului (unității emițătoare) inuențează semnicativ
fucția acestuia. Alegeți locul în care stau cel mai adesea membrii familiei,
de preferat pe peretele interior, unde este ux liber de aer și unde soarele
nu luminează direct. Nu amplasați termostatul în apropierea surselor de
căldură (televizoare, radiatoare, frigidere) sau în apropierea ușii. Dacă
nu veți respecta aceste recomandări, temperatura în încăpere nu va
menținută corect.

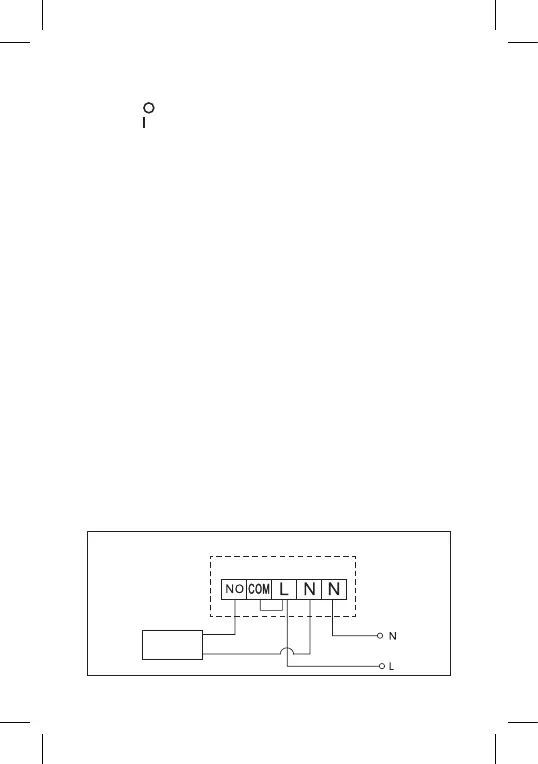

Schema de conectare a unității de comutare
Schema de conectare a pompei/supapei motorizate
Pompă/
supapă
