Emos T15RF - Page 59

59

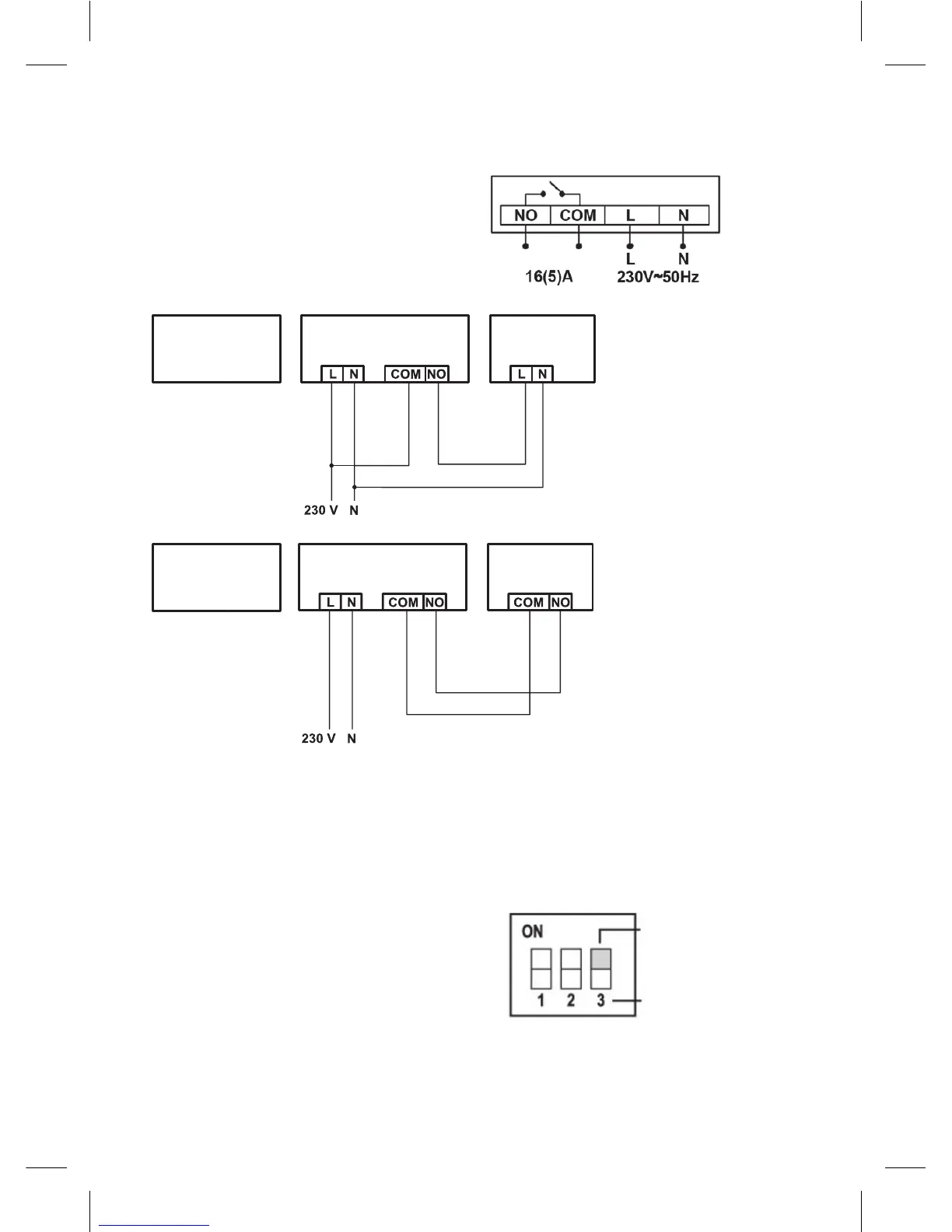

Schaltplan
Der Thermostat T15RF kann mit jedem einstugen Heiz- oder Klimasystem benutzt werden.
NO geschalteter Kontakt
COM Kontakt des Schalters
L Anschluss der Speisung 230 V AC
N Neutralleiter
Schaltplan für Benutzung 230 V AC/50 Hz
Steuereinheit
Schalteinheit
Heizung
Schaltplan für spannungsfreie Schaltung
Steuereinheit
Schalteinheit
Heizung
Montage der Steuereinheit (wenn die Mobilität dieser Einheit nicht genutzt wird)
1. Die Rückwand der Steuereinheit abnehmen.
2. Die Lage der Löcher für die Rückwand markieren.
3. Zwei Löcher bohren, vorsichtig Kunststodübel einstecken und mit der Wand ausrichten.
4. Die Rückwand der Steuereinheit mit zwei Schrauben sicher befestigen.
5. Die Installation durch Aufsetzen der Schalteinheit auf die befestigte Rückwand beenden.
Wahl der Heiz-/Klimaanlage
1. Die Rückwand der Steuereinheit abnehmen - auf
der Leiterplatte benden sich 3 DIP Schalter.
Diese 3 Schalter werden zur Einstellung der
Temperaturstreuung und zum Umschalten der
Heiz-/Klimaanlage benutzt.
2. Den DIP Schalter (Position 3) in Abhängigkeit
Ihrer Wahl der Heiz-/Klimaanlage einstellen, wie
es auf dem folgenden Bild dargestellt ist.
ON - Heizung
OFF - Klimaanlage
Schalter Nr. 3
