75

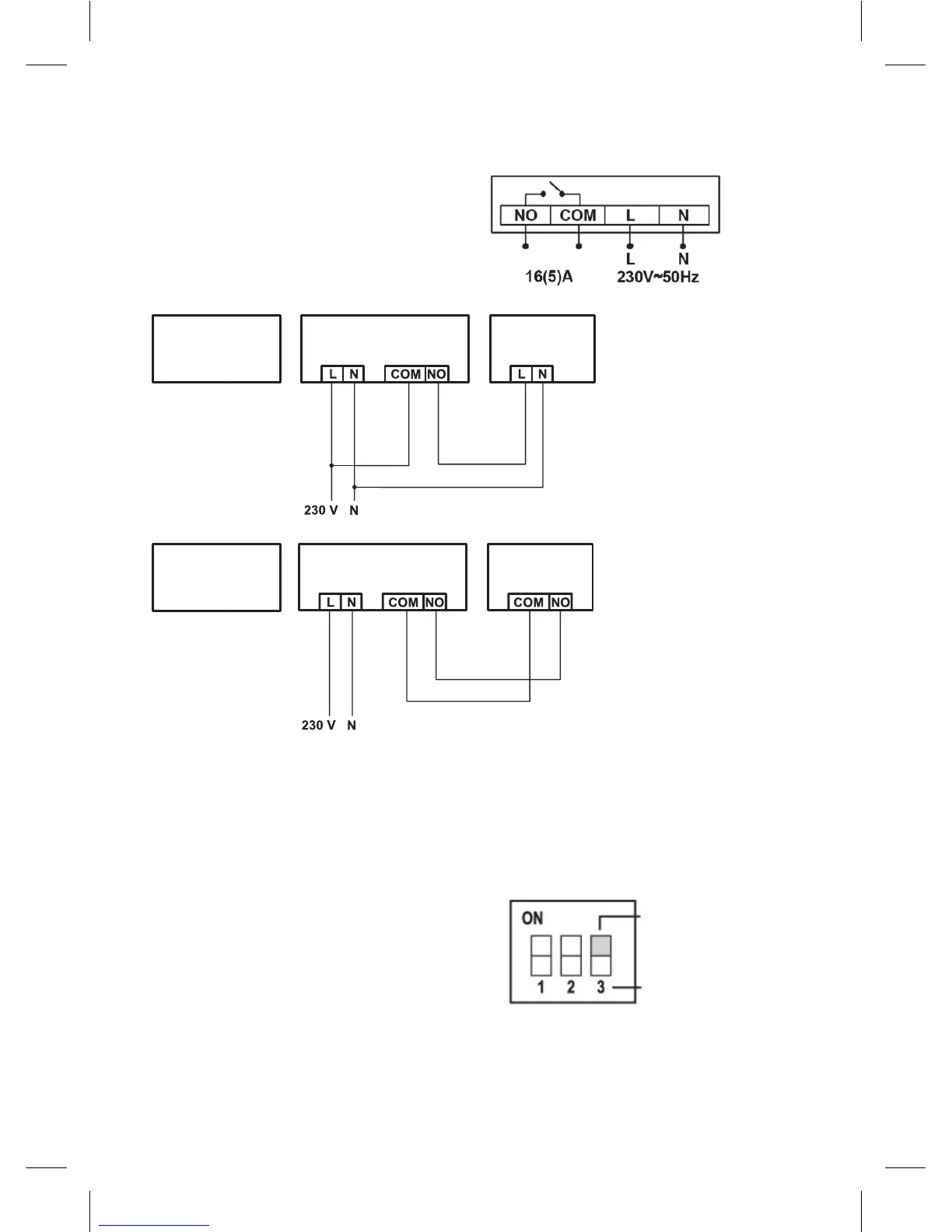

Schema de racordare
Termostatul T15RF poate  folosit cu orice sistem termic sau de climatizare unietajat.
NO contactul de comutat
COM contactul comutatorului
L racordarea alimentării 230 V AC
N conductor nul
Schema de racordare pentru utilizarea 230 V AC/50 Hz
unitatea de
comandă
unitatea de conectare
instalaia
termică
Schema de racordare pentru conectare fără tensiune
unitatea de
comandă
unitatea de conectare
instalaia
termică
Montarea unităţii de comandă (dacă nu doriţi să faceţi uz de mobilitatea unităţii)
1. Îndepărtai capacul din spate al unităii de comandă.
2. Marcai poziia găurilor pentru capacul din spate.
3. Facei două găuri, cu atenie introducei în ele două dibluri de plastic și nivelai-le cu peretele.
4. Capacul din spate al unităii de comandă îl xai cu două șuruburi.
5. Încheiai instalaia asamblând unitatea de conectare pe partea din spate a carcasei.
Selectarea sistemului termic/de climatizare
1. Îndepărtai capacul din spate al unităii de co-
mandă – pe placa PCB se aă 3 comutatoare DIP.
Aceste 3 comutatoare se folosesc pentru reglarea
abaterii temperaturii și comutarea sistemului
termic/de climatizare.
2. Reglai comutatorul DIP (poziia 3) dependent de
selectarea sistemului termic sau de climatizare,
cum este indicat în imaginea de mai jos.
ON – încălzire
OFF – climatizare
Comutatorul nr.3
