Termostato keitimas
PASTABA. Prieš keisdami termostatą atjunkite savo buto šildymo/oro kondicionavimo sistemos
maitinimą. Taip apsisaugosite nuo galimo elektros šoko pavojaus. Prieš atjungdami laidus įdėmiai
perskaitykite pateiktus nurodymus.
1. Išjunkite termostatą ir nuimkite termostato gaubtą.
2. Atsukite termostatą nuo sieninės plokštės.
3. Atsukite nugarinę jungiančią termostato plokštę nuo sienos. Šiek tiek atitraukite nugarinę plokštę
nuo sienos, bet laidų kol kas neatjunkite.
Laidų žymėjimas
1. Identikuokite ir atjunkite kiekvieną laidą.
2. Pritvirtinkite laidus, kad šie neišsitrauktų.
3. Jeigu tarpas už termostato pernelyg didelis, imkitės priemonių, kad oras neprasiskverbtų pro
izoliacines putas. To reikia siekiant užtikrinti, kad temperatūra būtų išmatuojama tinkamai.
Termostato vieta
Termostato (valdymo bloko) vieta turi didelę įtaką jo veikimui. Pasirinkite vietą, kur šeimos nariai
praleidžia daugiausia laiko, pageidautina rinktis vidinę sieną, kur oras cirkuliuoja laisvai ir nepasiekia
tiesioginiai saulės spinduliai. Nemontuokite termostato arti šilumos šaltinių (pavyzdžiui, televizo-
riaus, radiatoriaus, šaldytuvo) arba arti durų. Nesivadovaujant šiomis rekomendacijomis kambario
temperatūra bus reguliuojama klaidingai.
Perjungimo bloko montavimas ant sienos
1. Nuimkite nugarinį perjungimo bloko dangtelį.
2. Pažymėkite skylių vietas.
3. Išgręžkite dvi skyles ir įstatykite į jas plastikinius kaiščius, tada dviem varžtais pritvirtinkite
nugarinį perjungimo bloko dangtelį prie sienos.
4. Vadovaudamiesi elektros schema prijunkite laidus prie pažymėtų gnybtų.
5. Pritvirtinkite perjungimo bloką prie pritvirtintos nugarinės dangtelio dalies ir baikite montuoti.

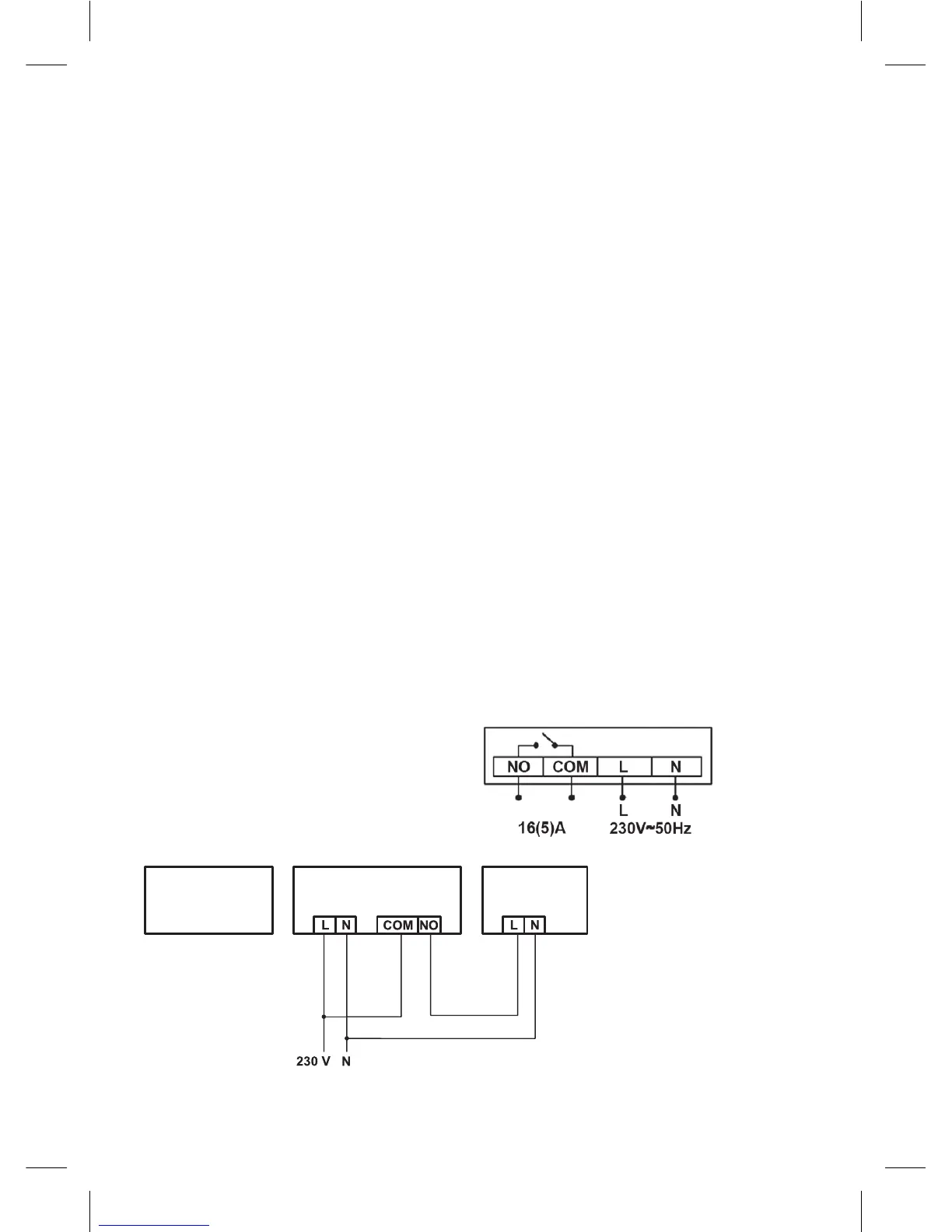

Elektros schema
T15RF termostatą galima naudoti su bet kokia vienos pakopos šildymo arba oro kondicionavimo
sistema.
NO įjungimo kontaktas
COM jungiklio kontaktas
L maitinimo jungtis, 230V KS
N neutralus laidas
230V AC/50Hz elektros schema
valdymo
blokas
perjungimo blokas
šildymo
sistema
