Emotron AB 01-3991-11r2 Kabelaansluitingen 107

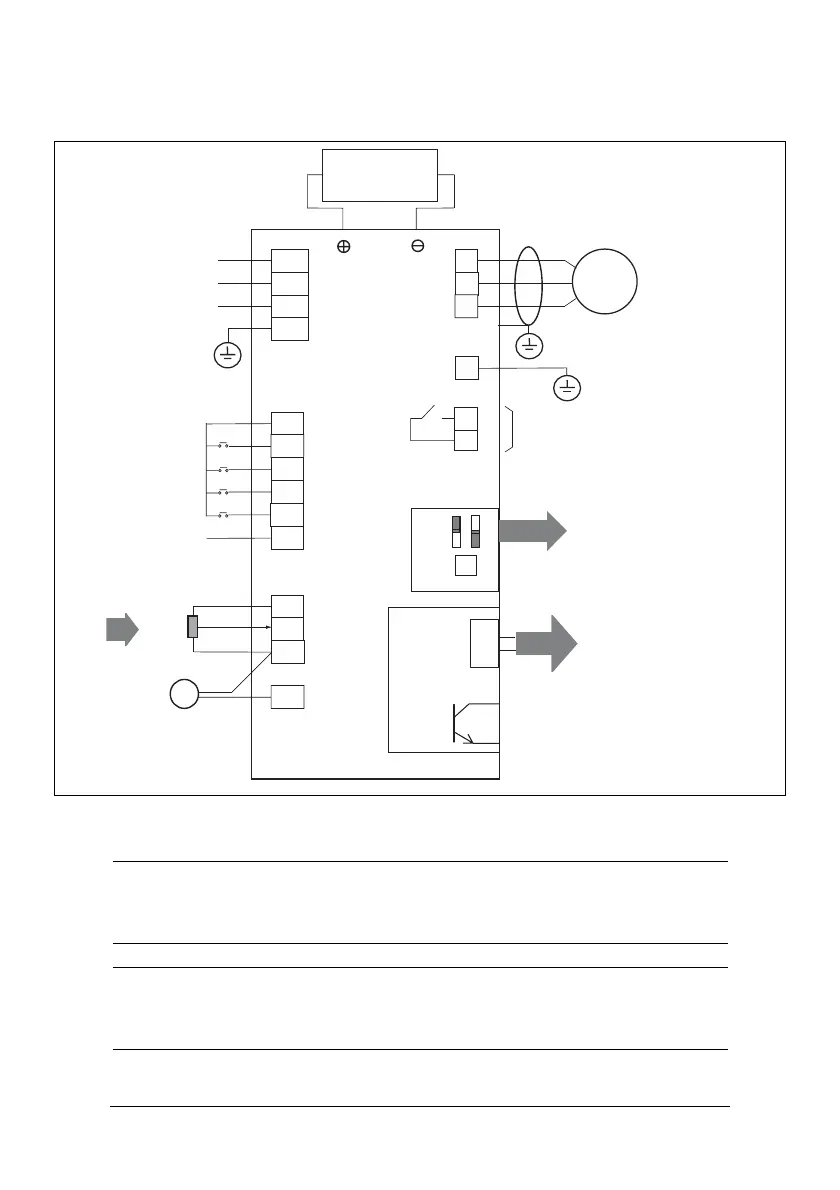

VSA-bedradingsschema
Afb. 23 Bedradingsschema
LET OP: Sluit de ingangen aan op klem 3 (interne 24 V DC) voor de PNP-
modus (positieve schakeling), of op klem 8 (common) voor de NPN-modus
(negatieve schakeling).
LET OP: Externe 24 V DC kan worden gebruikt voor de voeding van de
externe contacten bij elke ingang (sluit 0 V van de externe voeding op com-
mon aan (klem 8)).
L1
L3(N)
L1(L)
L2*
PE
24V
S1
S2
T1
T2
T3
RB
RA
21
COM
10V
AIN
COM
FM+
S4
S3
PE
FM
IM
S5
S6
Rem-
eenheid
IM
(1)
(2)
Multifunctionele digitale
uitgang
1. SW1: Keuze digitaal signaal (NPN/PNP)
2. SW2: Keuze stuursignaal
(0-10 V/4-20 mA) V/I
T+
T-
Optie-interface
Multifunctionele I/O-
kaart (2 ingangen/1 uitgang)
Extern toetsenpaneel
24 V/0,6 A
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
Vermogensklem
1-fase 200-240 V
3-fase 380-480 V
PNP-massapunt
Multifunctionele
12/24 V DC
NPN-massapunt
Multifunctionele analoge
Ingesteld
PID-feedback-
10k
ingang
signaal
digitale ingang
toerental
ingang
