108 Kabelaansluitingen Emotron AB 01-3991-11r2
Beschrijving van de aansluitklemmen van de FO
Beschrijving van de vermogensklemmen van de FO

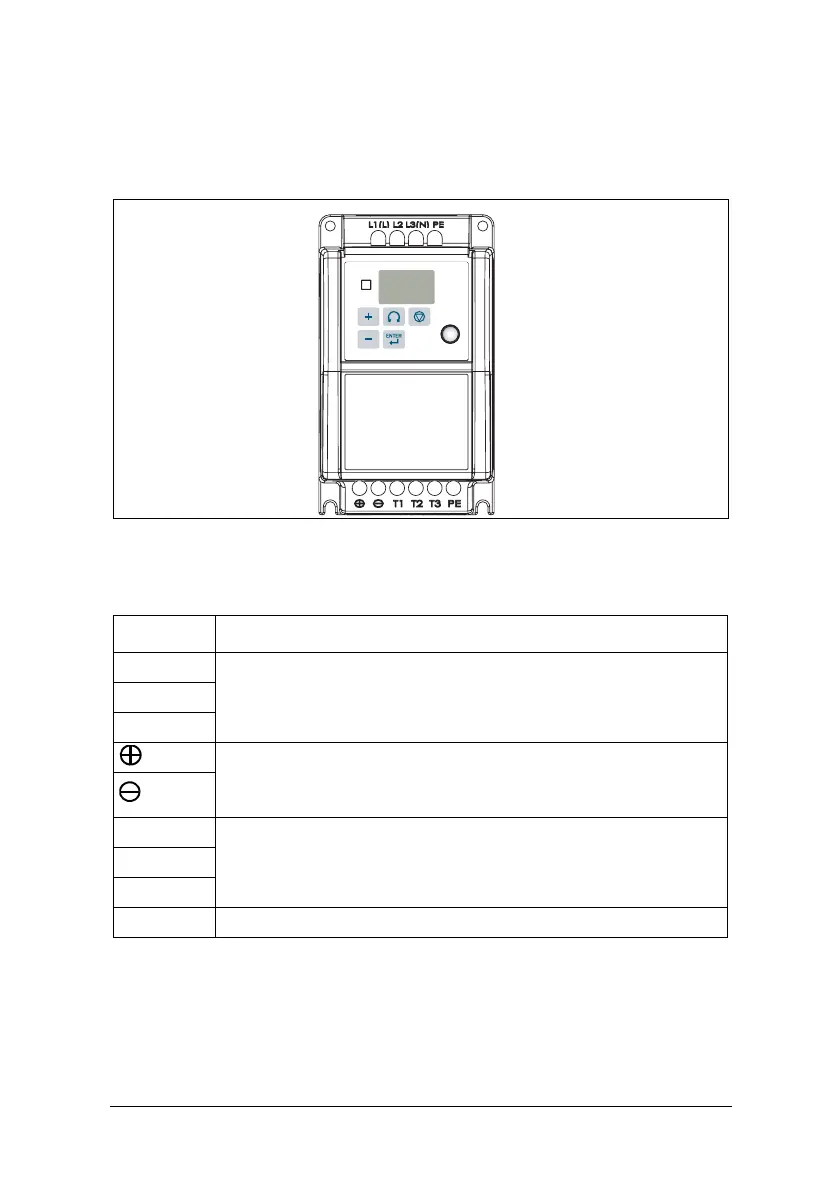

Afb. 24 Locatie van de vermogensklemmen
* Remeenheden zijn vereist voor toepassingen waarbij belastingen met grote
traagheid snel tot stilstand moeten worden gebracht. Gebruik een remeenheid
en weerstand met dezelfde stroom- en spanningswaarden om de energie die
Ta be l 4 8
Symbool Beschrijving
L1 (L)
Netvoeding, 1-fase: L/N* 3-fase: L1/L2/L3L2
L3 (N)
Aansluitklemmen voor gelijkstroom en remeenheid. (aansluiten op
overeenkomstige klemmen van de remeenheden en de remweer-
stand om te remmen)
T1
FO-uitgangT2
T3
PE Aardklemmen (2 punten)
