140 Kabeldragning Emotron AB 01-3991-11r2
Beskrivning av frekvensomriktarens plintar
Beskrivning av spänningsplintar

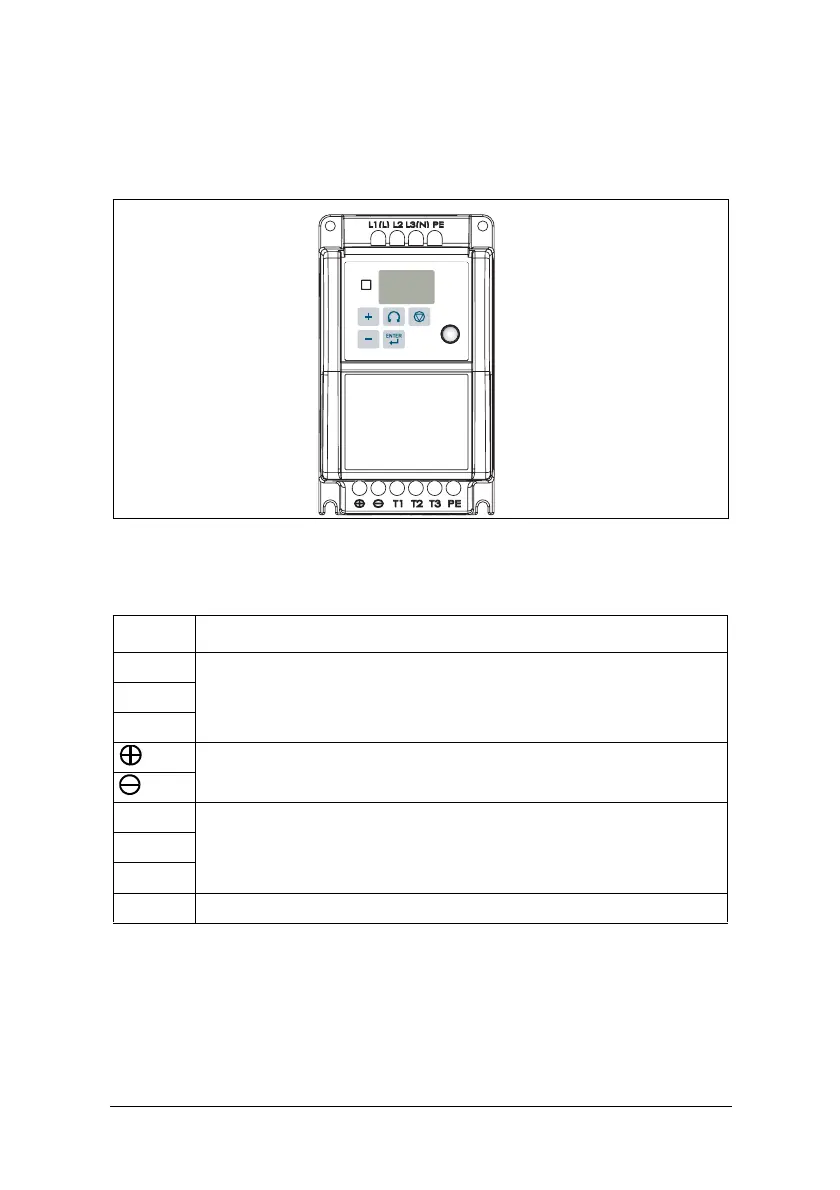

Fig. 31 Spänningsplintarnas placering
* Bromsenheter krävs för applikationer där laster med stort masströghetsmo-
ment måste stoppas snabbt. Använd bromsenhet och bromsmotstånd med
anpassad effekt för att avleda den energi som genereras under bromsningen.
Annars kommer omriktaren att utlösa överspänningslarm.
* Plint L2 har ingen funktion för enfasenheter.
Tabell 63
Symbol Beskrivning
L1 (L)
Nätspänningsingång, enfas: L/N* trefas: L1/L2/L3L2
L3 (N)
Anslutningsplintar för likspänning och bromsenhet (anslut till motsva-
rande plintar på bromsenheter och bromsmotstånd för bromsning).
T1
Frekvensomriktarens utgångarT2
T3
PE Jordplintar (2 punkter)
