Emotron AB 01-3991-11r2 Anmerkungen zur Verkabelung 7

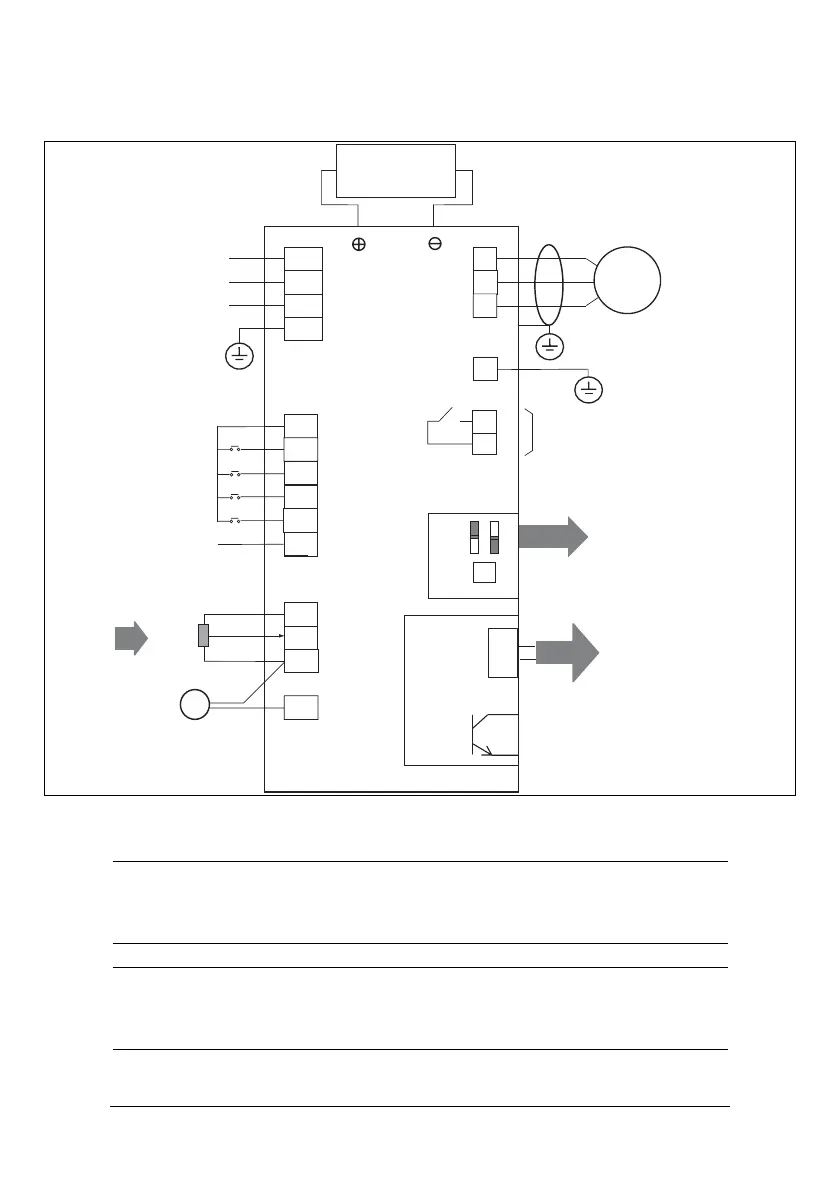

VSA Schaltplan
Abb. 2 Schaltplan
HINWEIS: Eingänge an Klemme 3 anschließen (intern 24 VDC) für PNP
Modus (positives Schalten) oder an Klemme 8 (gemeinsam) für NPN Modus
(negatives Schalten).
HINWEIS: Externe 24 VCD kann verwendet werden, um die externen Kon-
takte an jedem Eingang zu versorgen (0 V der externen Versorgung an den
gemeinsamen Anschluss (Klemme 8) anschließen).
L1
L3(N)
L1(L)
L2*
PE
24V
S1
S2
T1
T2
T3
RB
RA
21
COM
10V
AIN
COM
FM+
S4
S3
PE
FM
IM
S5
S6
Brems
einheit
(1)
(2)
Multifunktion digital
Ausgang
1. SW1: Digitalsignal-Auswahl
2. SW2: Steuersignalauswahl
(0–10 V/4–20 mA) V/I
T+
T-
Option Schnittstelle
Multifunktionsausgang
Eingangskarte (2 Ein/1 Aus)
Externes Tastenfeld
24 V/
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
Leistungsanschluss
Einphasig 200–240 V
3-phasig 380–480 V
PNP gemeinsamer
Multifunktion digital
Akzeptiert DC 12/24 V
NPN gemeinsamer
Multifunktion analog
Drehzahl
PID-Feedbackeingang
10k
Eingang
Signal
Eingang
Anschluss
Anschluss
eingeben
0,6 A
(NPN/PNP)
