8 Anmerkungen zur Verkabelung Emotron AB 01-3991-11r2
Beschreibung der Frequenzumrichter-Klemmen
Beschreibung der Leistungsanschlüsse

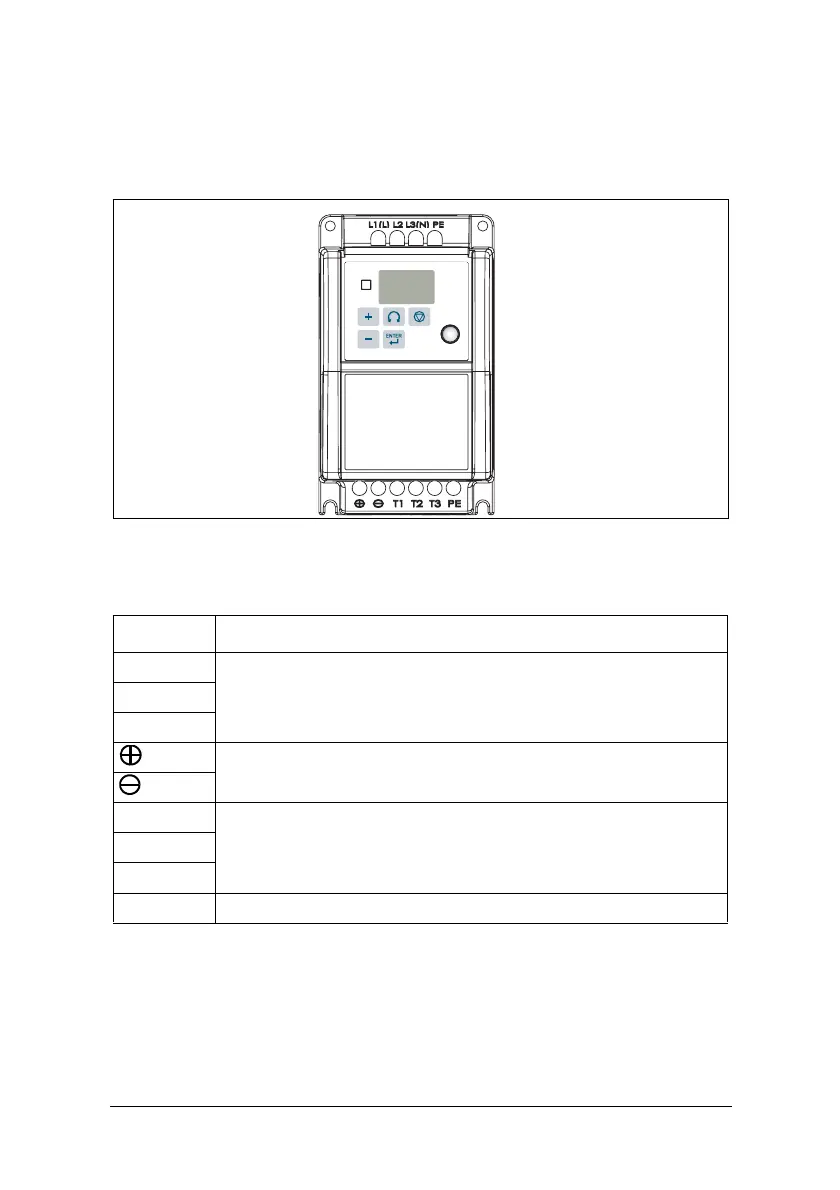

Abb. 3 Lage der Leistungsanschlüsse
* Bremseinheiten werden für Anwendungen benötigt, wo eine Last mit einer
hohen Trägheit schnell angehalten werden muss. Bremseinheiten und Wider-
stand verwenden, die mit der Leistung übereinstimmen, um die Energie aufzu-
nehmen, die beim Anhalten von der Last erzeugt wird. Ansonsten wird der
Frequenzumrichter einen Überspannungsfehler melden.
Tabelle 3
Symbol Beschreibung
L1 (L)
Hauptstromeingang Einphasig: L/N* Dreiphasig: L1/L2/L3L2
L3 (N)
DC-Strom und Bremseinheit Anschlüsse. (stimmen mit den Brems-
einheiten und dem Bremswiderstand ein, um zu bremsen)
T1
Frequenzumrichter-AusgangT2
T3
PE Masseklemmen (2 Anschlüsse)
