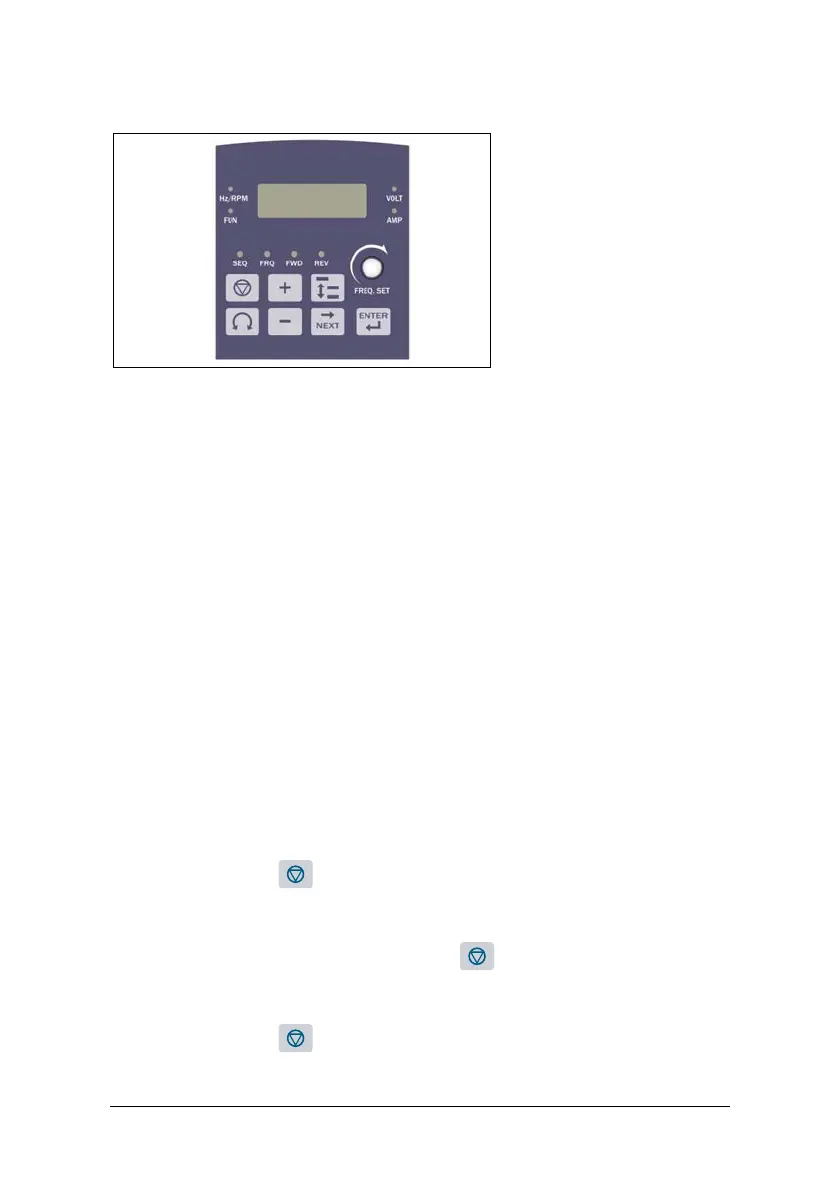

Afb. 22
1. SEQ LED1_00 =1, LED brandt.
2. FRQ LED1_01 = 1/2/3/4, LED brandt.
3. FWD LED Rechtsom, LED-actie (knippert indien gestopt, blijft branden
tijdens bedrijf).
4. REV LED Linksom, LED-actie (knippert indien gestopt, blijft branden tij-
dens bedrijf).
5. 4-actie LED: FUN, Hz/RPM, VOLT en AMP en display met vier 7-seg-
ments LED's, zie de bedieningsinstructies voor het toetsenpaneel.
Stap 2 De frequentieregelaar op de voeding aansluiten
• Sluit de frequentieregelaar aan op de wisselstroom en let op het bedienings-
paneel. Op het display moet eerst gedurende 3-5 seconden de spanning wor-
den weergegeven. Vervolgens moet de frequentie/snelheid (05.00) worden
weergegeven. Display en FWD LED moeten voortdurend knipperen.
Stap 3 De rotatierichting van de onbelaste motor controle-
ren
• Druk op de toets (FWD LED moet gaan branden); op het display
moet een waarde van 00,00 tot 05,00 worden weergegeven.
• Controleer de rotatierichting van de motor.
Als deze niet correct is: Druk op de toets . Koppel de voeding los.
Wacht tot het LED-laadlampje gedoofd is. Verwissel de motorkabels T1 en
T2. Start de frequentieregelaar opnieuw en controleer de rotatierichting.
• Druk op de toets om de frequentieregelaar te stoppen.
