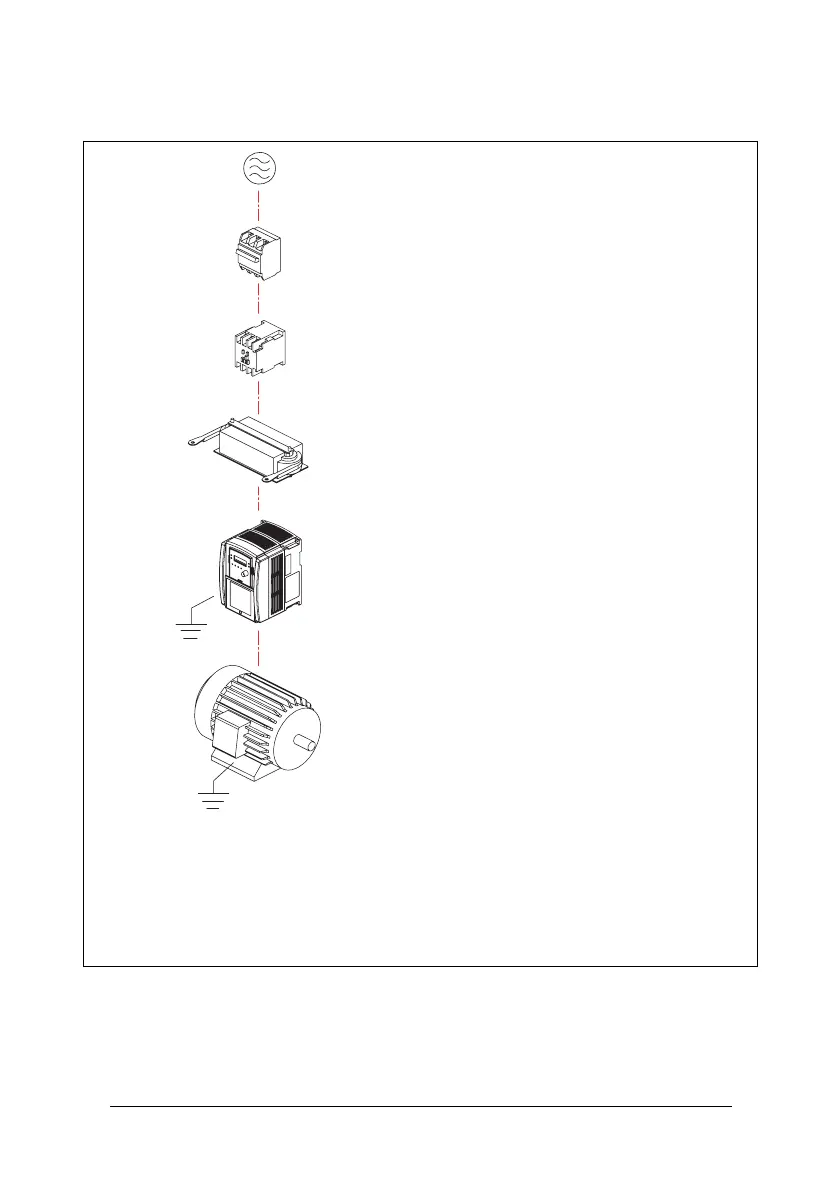

Spänning
MCCB-
brytare
Magnetisk
kontaktor
Nätdrossel
för förbättrad
spänningskvalitet
frekvens-
Motor
omriktare
Spänningsförsörjning
• Kontrollera att rätt spänning används, så att omriktaren inte
skadas.
• Säkerhetsbrytare av MCCB-typ måste installeras mellan väx-
elspänningskällan och omriktaren.
MCCB-brytare
• Använd en MCCB-brytare, anpassad för omriktarens märk-
spänning och märkström, för att slå till/från spänningsförsörj-
ningen till och för att skydda omriktaren.
• Använd inte brytaren som start/stopp-omkopplare för omrik-
taren.
Jordfelsbrytare
• Installera en jordfelsbrytare för att förebygga driftstörningar
orsakade av läckströmmar och för att skydda personalen.
• Jordfelsbrytaren ska ha utlösningsström 200 mA eller högre
och reaktionstid 0,1 sekund eller längre, för att förebygga
funktionsfel.
Magnetisk kontaktor
• Vid normal drift krävs ingen magnetisk kontaktor. Om funktio-
ner som extern styrning och automatisk återstart efter spän-
ningsbortfall används, eller om bromsstyrenhet används,
måste magnetisk kontaktor installeras på primärsidan.
• Använd inte den magnetiska kontaktorm som start/stopp-
omkopplare för omriktaren.
Nätdrossel för spänningskvalitet
• Om omriktare mindre än 400 V, 15 kW matas från en spän-
ningskälla med hög kapacitet (över 600 kVA), kan man upp-
nå bättre spänningskvalitet genom att ansluta en
nätdrossel.
Frekvensomriktare
• Plintarna L1, L2, och L3 för nätspänning kan användas i god-
tycklig sekvens oavsett fasförhållanden.
• Utgångsplintarna T1, T2 och T3 ansluts till motorplintarna U,
V och W. Om motorn roterar baklänges när omriktaren är
inställd för drift framåt, byter du plats på två av ledarna på T1,
T2 och T3.
• Anslut aldrig utgångsplintarna T1, T2 och T3 till nätspänning,
för att undvika skada på omriktaren.
• Anslut jordplinten ordentligt. Serie 400 V: <10
Ω.
