176 Kabeldragning Emotron AB 01-3990-11r3
Beskrivning av frekvensomriktarens plintar
Beskrivning av spänningsplintar

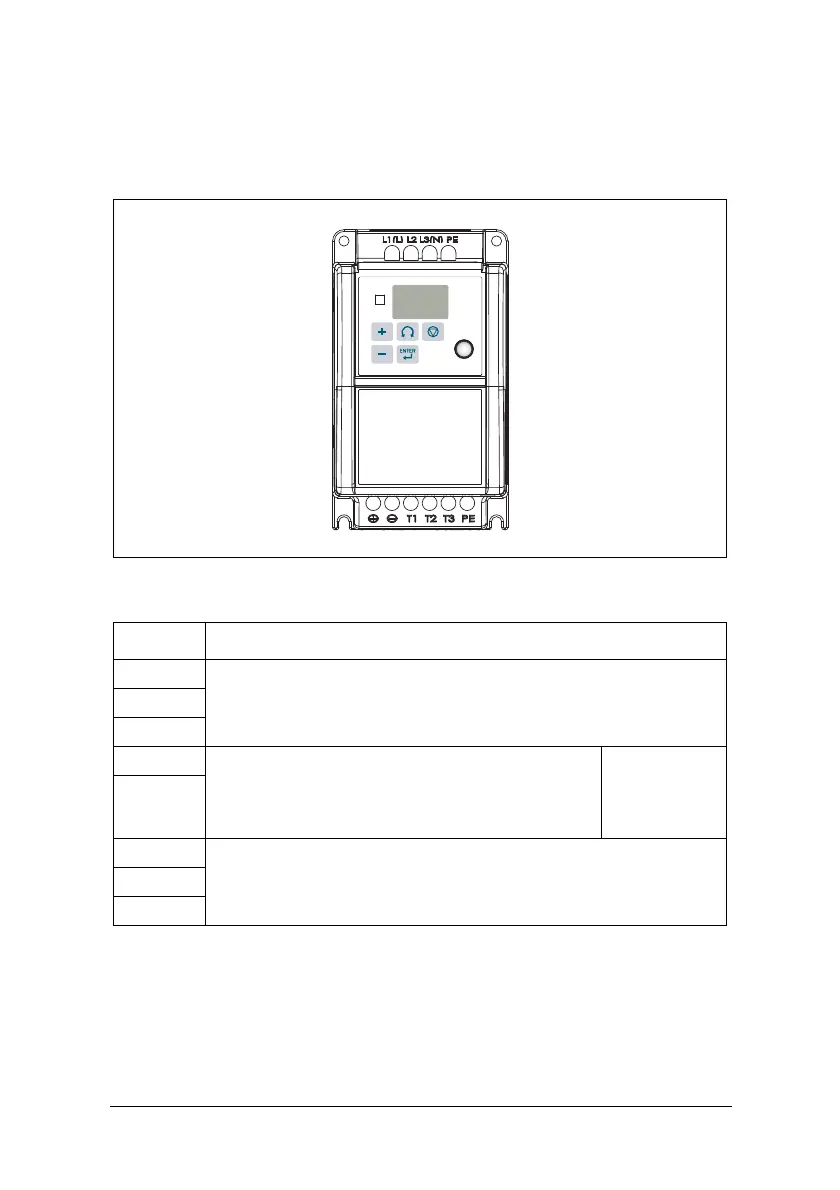

Fig. 31 Spänningsplintarnas placering
Symbol Beskrivning
R/L1
Nätspänningsingång
Trefas: L1/L2/L3
S/L2
T/L3
P1 Bromsmotstånd eller kopplingsplint: Används om
omriktaren ofta stängs av på grund av stort masströg-
hetsmoment eller kort retardationstid (se data för
bromsmotstånd).
För 440 V: 1 till
15 hk
BR
U/T1
Frekvensomriktarens utgångarV/T2
W/T3
