Emotron AB 01-3990-11r3 Anmerkungen zur Verkabelung 7
Vorsichtsmaßnahmen für Peripherieanwendungen

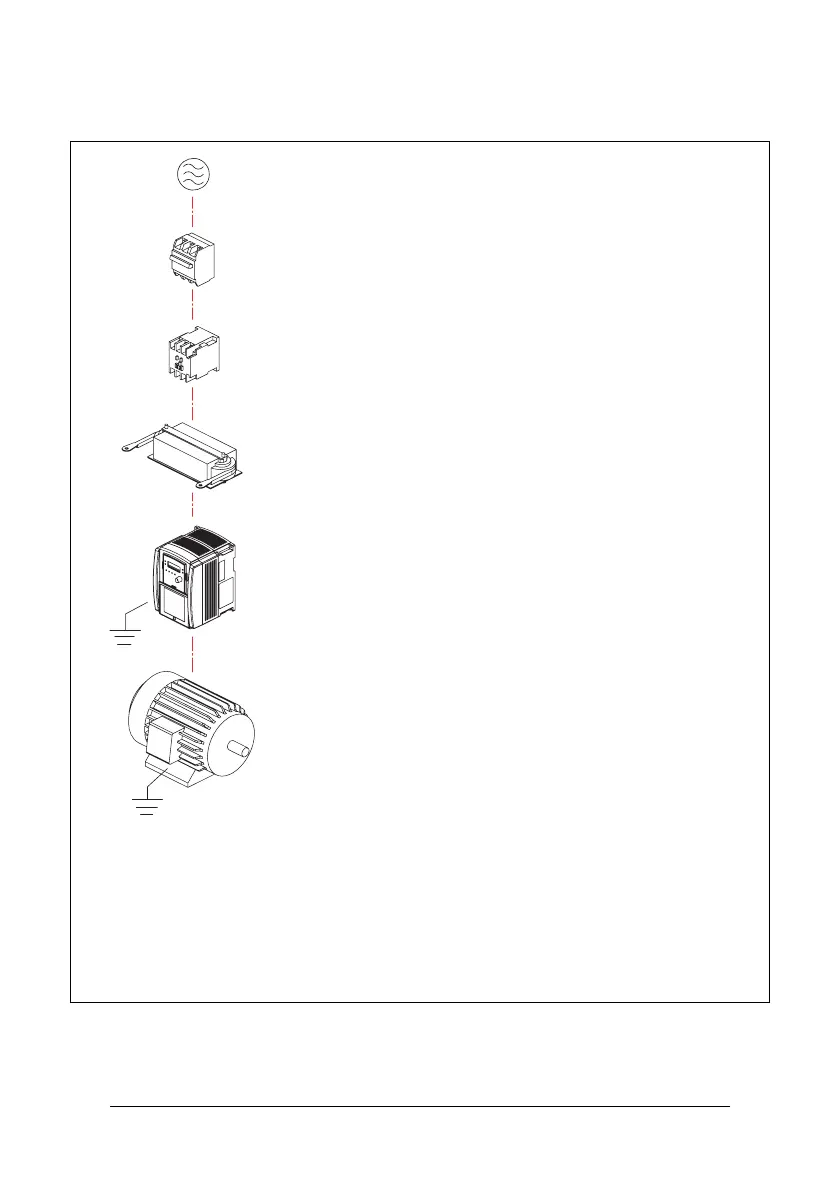

Abb. 2
Leistung
Kompakt-
Leistungs-
Magnetischer
Unterbrecher
AC-Netzdrossel
Frequenz
Motor
Umrichter
Stromversorgung:
Sicherstellen, dass die korrekte Spannung angeschlossen ist, um Beschädi-
gung des Frequenzumrichters zu verhindern.
Ein Kompaktleistungsschalter muss zwischen der AC-Quelle und dem Fre-
quenzumrichter eingebaut werden.
Kompaktleistungsschalter:
Ein Kompaktleistungsschalter ist zu verwenden, welcher der Nennspannung
und dem Strom des Frequenzumrichters entspricht, um den Strom zu über-
wachen und den Umrichter zu schützen.
Den Schutzschalter nicht als Betriebsschalter für den Frequenzumrich-
ter verwenden.
Sicherung:
Eine geeignete Sicherung, welcher der Nennspannung und -Strom des
Frequenzumrichters entspricht, ist einzubauen, wenn kein Kompaktlei-
stungsschalter
verwendet wird.
Erdschlussschalter:
Einen Erdschlussschalter einbauen, um Probleme zu verhindern, die
durch einen Erdschluss verursacht werden und um Personal zu schüt-
zen.
Einen Strombereich von bis zu 200mA auswählen, und eine Wirkungs-
zeit von bis
zu 0,1 Sekunden, um Hochfrequenzversagen zu verhindern.
Magnetischer Unterbrecher:
Normaler Betrieb benötigt keinen magnetischen Unterbrecher. Jedoch muss
ein Unterbrecher auf der Primärseite eingebaut sein, wenn Funktionen aus-
geführt werden, wie beispielsweise eine externe Steuerung und Auto-Neu-
start nach einem Stromausfall oder wenn eine Bremssteuerung verwendet
wird.
Keinen magnetischen Unterbrecher als einen Betriebsschalter für den Fre-
quenzumrichter verwenden.
AC Netzdrossel:
Ermöglicht die Dämpfung der Stromoberschwingungen.
Frequenzumrichter:
Eingangsstromklemme L1, L2 und L3 kann in jeder beliebigen Reihenfolge
unabhängig von den Phasen verwendet werden.
Ausgangsklemmen T1, T2 und T3 werden an die U, V und W Klemmen des
Motors angeschlossen. Wenn die Drehrichtung des Motors umgekehrt wird
während der Frequenzumrichter auf Vorwärtsbetrieb eingestellt ist, sind ein-
fach zwei der drei phasen T1, T2 und T3 zu vertauschen.
Um Beschädigung des Frequenzumrichters zu verhindern, keine der Aus-
gangsklemmen T1, T2 und T3 an die Wechselstromversorgung anschließen.
Die Masseklemme ordnungsgemäß anschließen. 400 V Serie: <10Ω.
VSC48
schalter
