Emotron AB 01-3990-11r3 Introducción 85

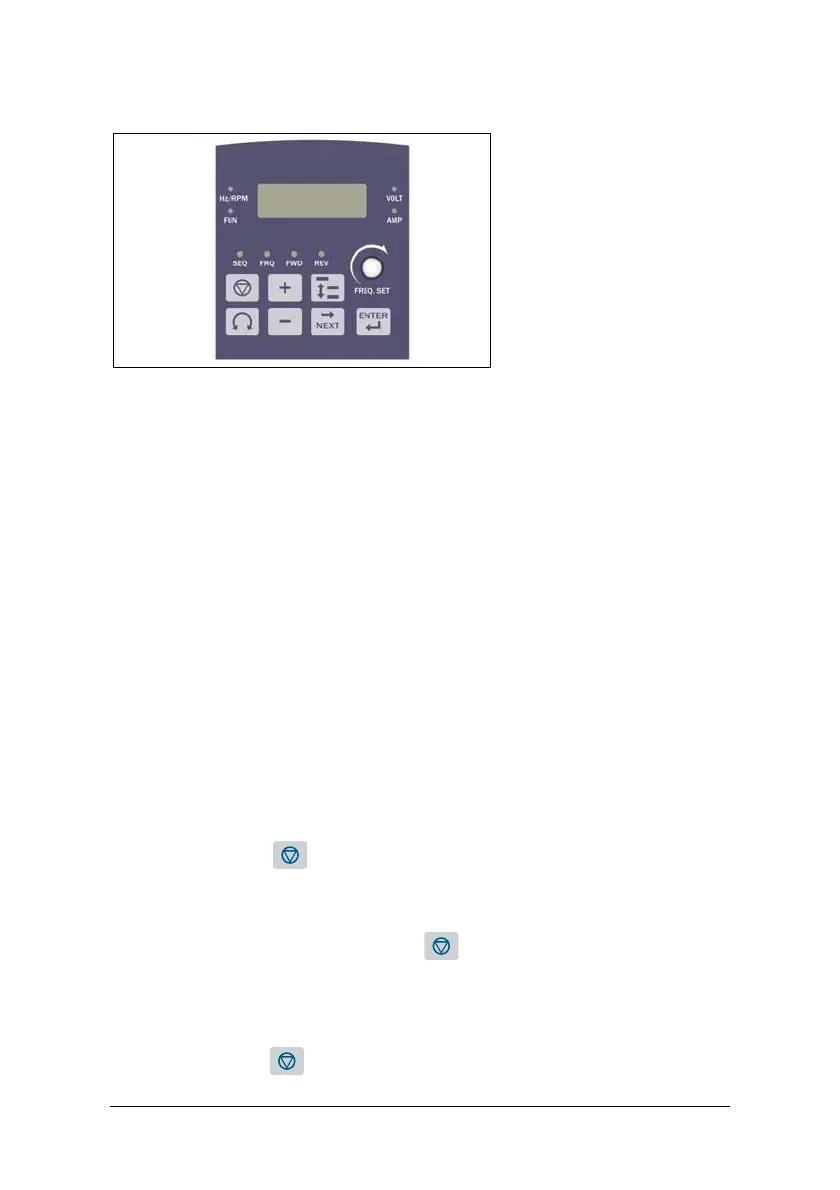

Figura 15
1. LED SEQ1_00 =1, LED encendido.
2. LED FRQ1_01 = 1/2/3/4, LED encendido.
3. LED FWD Marcha adelante, comportamiento del LED (Parpadea en
parada; luce fijo en funcionamiento).
4. LED REV Marcha atrás, comportamiento del LED (Parpadea en parada;
luce fijo en funcionamiento).
5. 4 LED FUN, Hz/RPM, VOLT y AMP y display con cuatro dígitos de 7 seg-
mentos: consulte las instrucciones de uso del teclado.
Paso 2 Aplique alimentación al accionamiento
Aplique alimentación CA al accionamiento y observe el panel. El display de
7 segmentos debe mostrar la tensión de alimentación entre 3 y 5 segundos;
observe cómo funciona (el ajuste de fábrica es 5.00). (La orden de frecuencia
del display de 7 segmentos debe parpadear en todo momento.)
Paso 3 Compruebe la rotación del motor sin carga
Presione la tecla (el LED FWD debe encenderse); el display de 7 seg-
mentos debe pasar de 00.00 a 05.00.
Compruebe la rotación del motor.
Si no es correcta: presione la tecla . Desconecte la alimentación CA.
Espere a que el LED se apague. Invierta la conexión de los cables T1 y T2
del motor. Rearranque el variador y vuelva a comprobar la rotación del
motor.
Presione la tecla para parar el variador.
