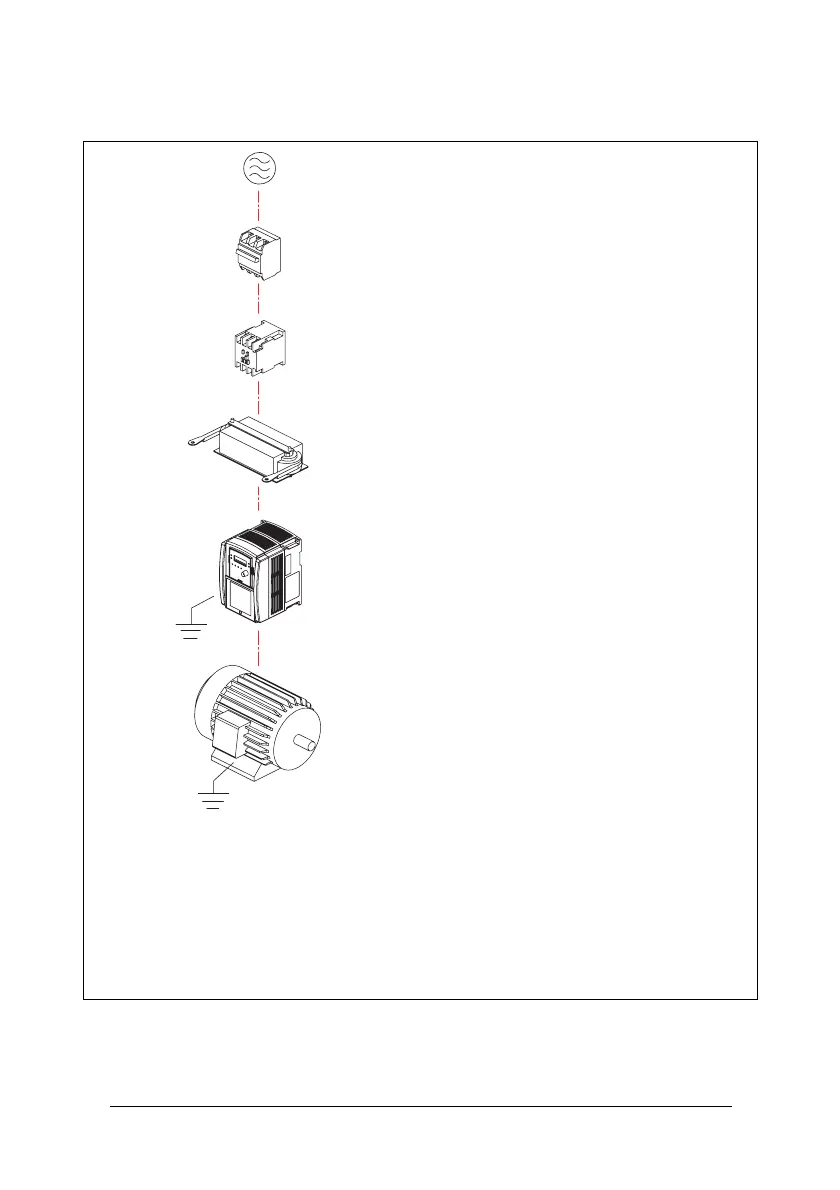

Alimentación
Interruptor
automático (MCCB)
Contactor
magnético
Reactancia de CA
para mejorar el
factor de
de frecuencia
Motor
VSC48
Alimentación:
• Asegúrese de que la tensión sea la adecuada para evitar que
el variador sufra daños.
• Entre la fuente de CA y el variador hay que instalar un inte-
rruptor automático (MCCB) o disyuntor de fusible.
Interruptor automático (MCCB):
• Utilice un interruptor automático adecuado para los valores
nominales de tensión e intensidad del variador para controlar
la alimentación y proteger el variador.
• No utilice el interruptor como dispositivo de arranque/paro
del variador.
Diferencial a tierra:
• Instale un diferencial a tierra para evitar problemas provoca-
dos por fugas eléctricas y proteger al personal. Seleccione un
rango de intensidad de hasta 200 mA y un tiempo de funcio-
namiento de hasta 0,1 segundos para evitar fallos.
Contactor magnético:
• Las operaciones normales no requieren contactor magnético.
Sin embargo, es imprescindible instalar un contactor magné-
tico si se implementan funciones como el control externo y el
rearranque automático después de un corte eléctrico o se
usa un controlador de frenado.
• No utilice el contactor magnético como dispositivo de arran-
que/paro del variador.
Reactancia de línea de CA para mejorar el factor de potencia:
• Si se alimenta el variador con una fuente de potencia de alta
capacidad (superior a 600 kVA), se puede conectar una reac-
tancia de CA para mejorar el factor de potencia.
Variador:
• Los terminales de potencia de entrada L1, L2 y L3 se pue-
den usar en cualquier secuencia con independencia de las
fases.
• Los terminales de salida T1, T2 y T3 se conectan a los termi-
nales U, V y W del motor. Si el motor invierte la marcha mien-
tras el variador está ajustado para avance, intercambie dos
terminales de salida del variador cualquiera.
• Para evitar que el variador sufra daños, no conecte los termi-
nales de salida T1, T2 y T3 a la alimentación de entrada de
CA.
• Conecte el terminal de tierra correctamente. (Serie de 230 V:
Rg <100; Serie de 460 V: Rg <10.): <10Ω.
Variador
potencia
