90 Notas sobre el cableado Emotron AB 01-3990-11r3
Descripción de terminales los del variador
Descripción de los terminales de alimentación

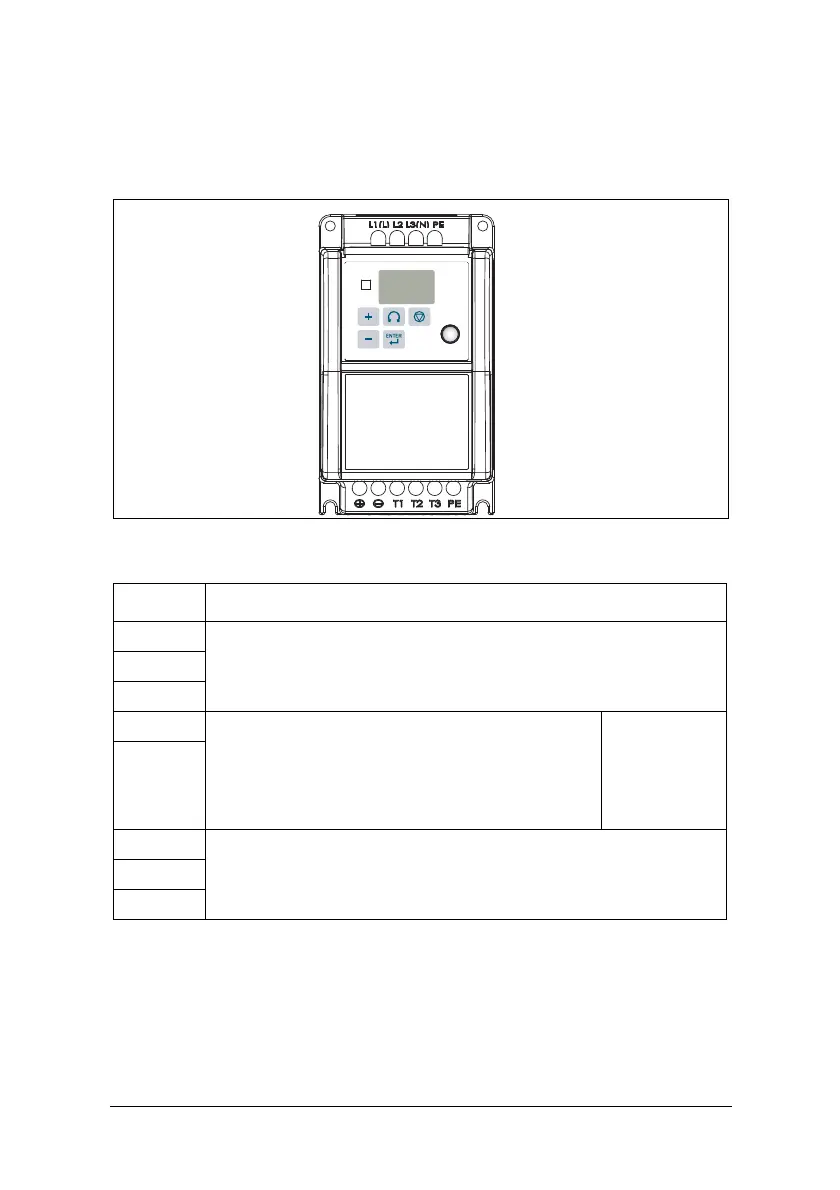

Figura 17 Ubicación de los terminales de alimentación
Símbolo Descripción
R / L1
Entrada de alimentación principal
Monofásico: L/N* Trifásico: L1/L2/L3
S / L2
T / L3
P1 Resistencia de freno o terminal de conexión: Se usa
cuando el VSD se desconecta a menudo debido a
inercias de carga altas o tiempos de deceleración
cortos (consulte la especificación de la resistencia
de freno)
Para 440 V: 1 a
15 HP (CV)
BR
U / T1
Salidas del variadorV / T2
W / T3
