16

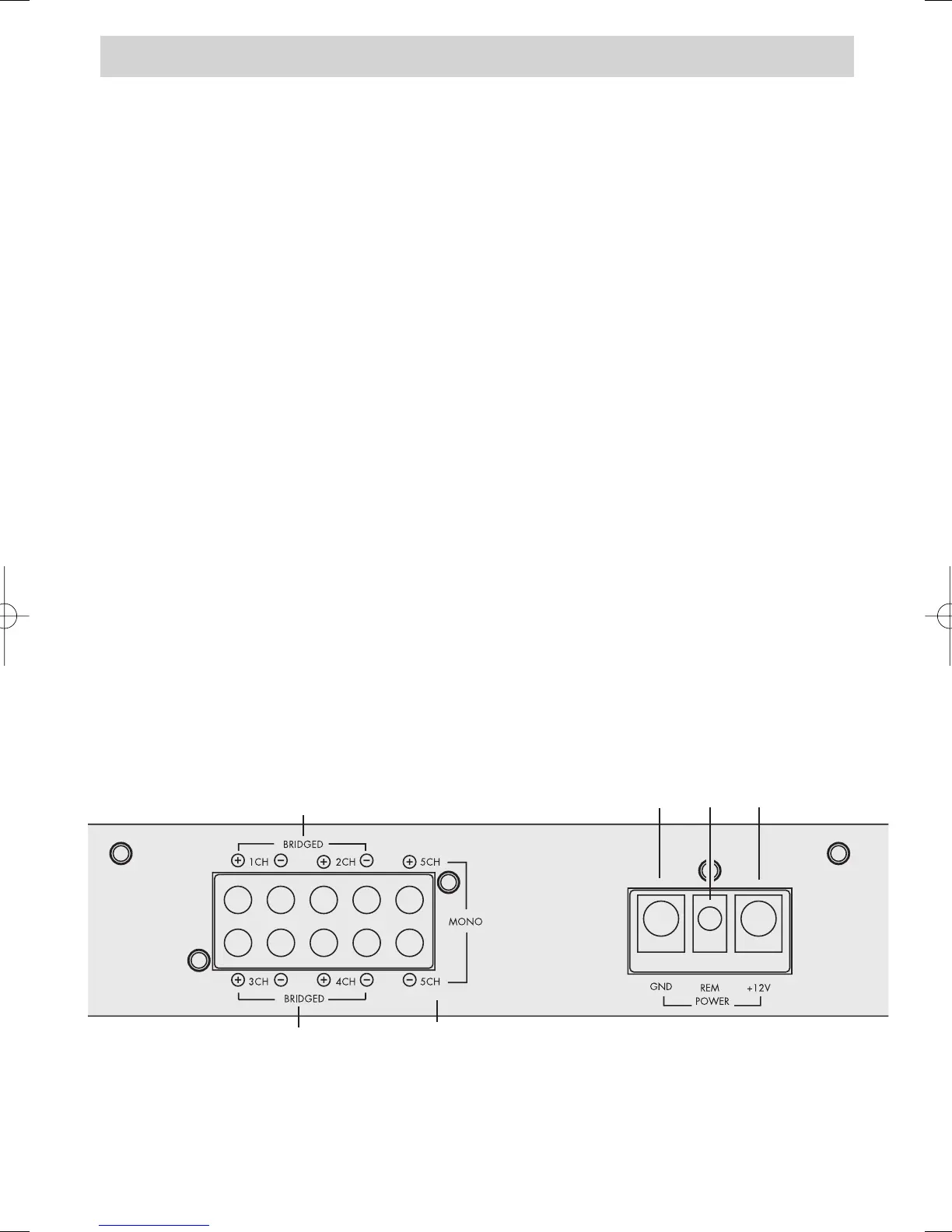

2.2 EINGÄNGE & FUNKTIONEN AM REAR PANEL
EA450-250 5-KANAL VERSTÄRKER
18 LAUTSPRECHER AUSGANGS-TERMINAL 1/2-CH
Lautsprecheranschlussterminals für den Anschluss von Lautsprechern an die Kanäle 1/2-CH
des Verstärkers.
19 LAUTSPRECHER AUSGANGS-TERMINAL 3/4-CH
Lautsprecheranschlussterminals für den Anschluss von Lautsprechern an die Kanäle 3/4-CH
des Verstärkers.
20 LAUTSPRECHER AUSGANGS-TERMINAL 5-CH
Lautsprecheranschlussterminals für den Anschluss von Lautsprechern an den Kanal 5-CH
des Verstärkers.
21 “GND” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an die Chassis-Masse des Kfz’s, resp. den Minuspol der
Fahrzeugbatterie.
22 “REM” INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels vom Headunit.
23 „+12V” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
18
19
21 22 23
20
REAR PANEL
EA450-250
