Endless Summer Donovan - Vue Éclatée des Pièces Et Quincaillerie

5
Foyer d’extérieur au propane
modèle n˚ : GAD19102ES
Outils requis pour l’assemblage (non fournis)
Tournevis cruciforme Phillips nº 2 1 pc
Quincaillerie
A
Vis
Nickelée, noire, à tête bombée Phillips, M5x12
22 pcs
B
Vis
Nickelée, noire, à épaulement M6x12
1 pc
C
Vis
Nickelée, noire, à tête bombée Phillips, M5X25
4 pcs
D
Vis
Nickelée, noire, à tête bombée Phillips, M4X8
1 pc
E
Pile AA 1 pc
Liste des pièces
1
Pierres de verre couleur
bronze
GLS-BRN
2
Couvercle de la table
58-23-817
3
Cuve*
58-24-161
4
Protège-veilleuse*
58-23-896
5
Brûleur*
58-24-162
6
Manteau*
58-24-163
7
Bouclier thermique A*
58-24-164
8
Supports*
58-24-165
9
Bouclier thermique B*
58-24-166
10
Coupole*
58-24-167
11
Bouclier thermique
latéral (4)*
58-24-168
12
Panneau supérieur (4)
58-24-169
13
Panneau inférieur (3)
58-24-170
14
Partie inférieur du
brûleur*
58-24-171
15
Bouclier thermique C*
58-24-172
16
Support du bouclier
thermique latéral (4)*
58-24-173
17
Montant supérieur (3)*
58-24-174
18
Montant supérieur B*
58-24-175
19
Bouclier thermique
inférieur*
58-24-178
20
Bouclier thermique de la
bouteille de propane*
58-24-179
21
Capuchon de pile*
58-23-897
22
Bouton de commande
(2)*
58-23-139
23
Control Panel Assembly*
58-24-180
24
Régulateur et tuyau*
58-24-181
25
Tige d’allumage
58-23-956
26
Barre de protection de la
bouteille de propane
58-24-182
27
Socle*
58-24-183
28
Boulon de fixation de la
bouteille de propane*
58-24-062
29
Porte*
58-24-184
30
Poignée de porte*
58-24-185
31
Pied A (2)
58-24-186
32
Pied B
58-24-187
33
Pied C
58-24-188
34
Aimant*
58-23-804
35
Patin (4)*
58-24-147
36
Housse
58-24-189
37
Pierres de lave (non
requises et vendues
séparément)**
58-24-190
* Pré-monté
W **ATTENTION : Utiliser
uniquement des pierres de lave et
de verre agréées de l’usine
Mr. Bar-B-Q Products LLC
L’emploi de pierres de lave et de
verre non agréées par l’usine
peut être dangereux et entraînera
l’annulation de la garantie.

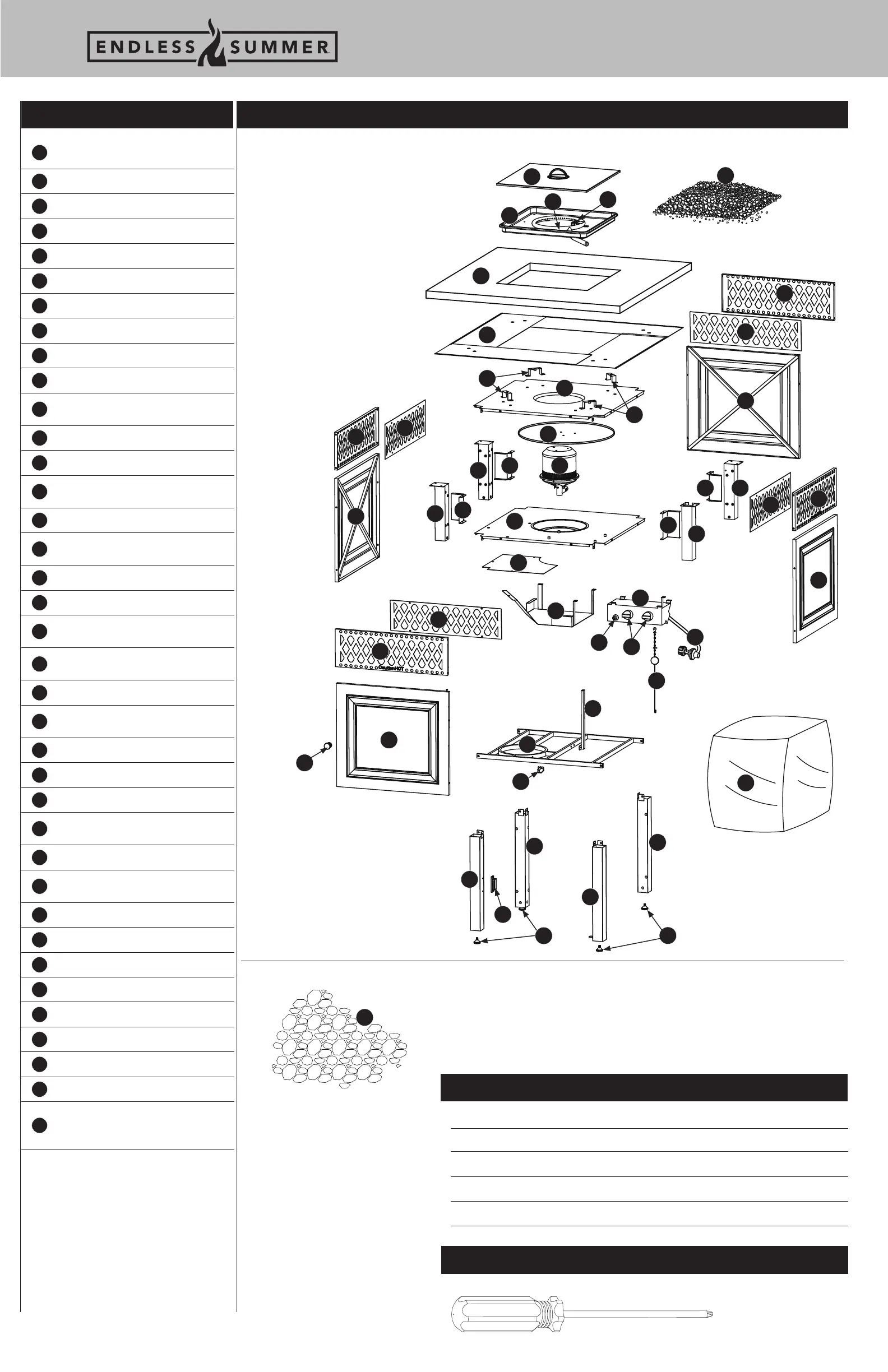

Vue éclatée
Articles vendus séparément
37
1
15
2
9
16
20
4
7
6
10
14
8
11
12
5
13
31
17
30
36
19
3
21
8
11
11
12
12
13
13
16
17
17
18
16
16
22
24
23
25
26
27
28
29
31
32
33
34
35
35
11
12
