4. INSTALACIJA
Slika je samo za referencu,
molimo Vas da objekt kao standard.
4.1. Smještaj Uređaja
Smjestite uređaj na stabilnu podlogu. Napomena: Ne stavljajte ništa na uređaj. Ostavite ba-
rem 10 cm prostora iznad i sa strana uređaja za hlađa.
4.2. Povezivanje kabela
Za osnovno povezivanje uređaja i TV prjemnika možete koristiti povezivanje putem
Scart kabela. Za prikaz u višoj rezoluciji, uređaj i adekvatno opremljen TV prijemnik
možete povezati putem HDMI kabela. Ako imati digitalni audio uređaj / pojačalo možete
ih povezati putem koaksijalnog kabela sa RCA (cinch) konektorima.

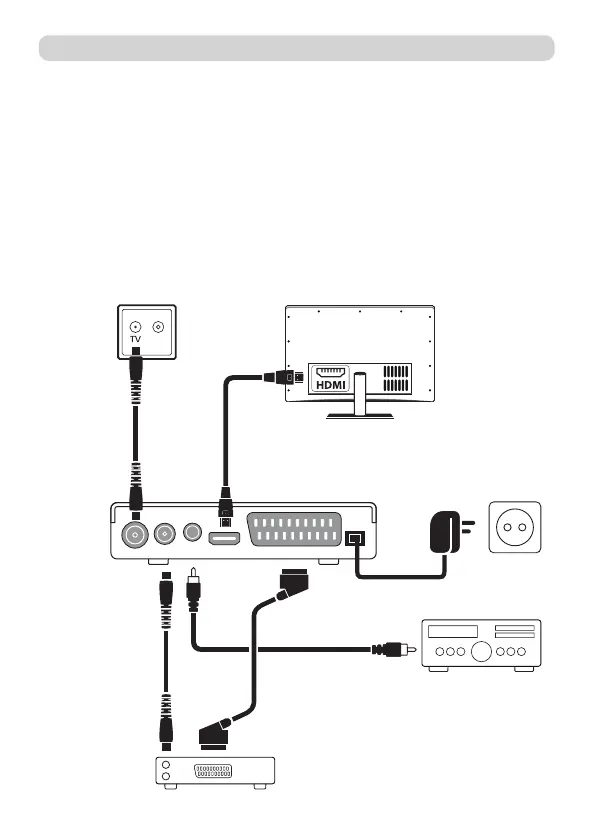

Mogući načini povezivanja prikazani su na slici.
Napomena: Prije izvođenja ovih operacija
isključite uređaje koje povezujete (TV, STB, audio pojačalo)
TVTV Antena
SPDIF koaksijalni
(nije uključeno)
SCART kabel
(nije uključeno)
RF kabel
(nije uključeno)
HDMI kabel
(nije uključeno)
Napajanje
RF kabel
(nije uključeno)
Digitalno Audio
pojačalo
VCR
