cinco minutos (para equilibrar a pressão), esta se mantiver constante com uma precisão de ± 5 mbar durante os quinze
minutos seguintes. Um fluido apropriado, tal como uma solução com sabão pode ser utilizada sobre os elementos de união
para localizar as fugas.
ATENÇÃO: o amoníaco, presente em alguns sabões e detergentes, ataca as uniões de latão. Embora os danos não
sejam imediatamente detectados, podem aparecer fissuras e fugas alguns meses depois do contacto com
o amoníaco.
PERIGO: nunca apresentar uma chama para verificação da vedação.
Após o ensaio de pressurização da instalação, todos os aparelhos ligados inclusive o dispositivo de vigia da chama nos
queimadores, devem ser submetidos a um teste de funcionamento. Um controlo visual da altura da chama aos queimadores
deve ser efectuado quando todos os queimadores dos aparelhos estão acesos para verificar se a pressão de serviço é
adaptada a cada aparelho.

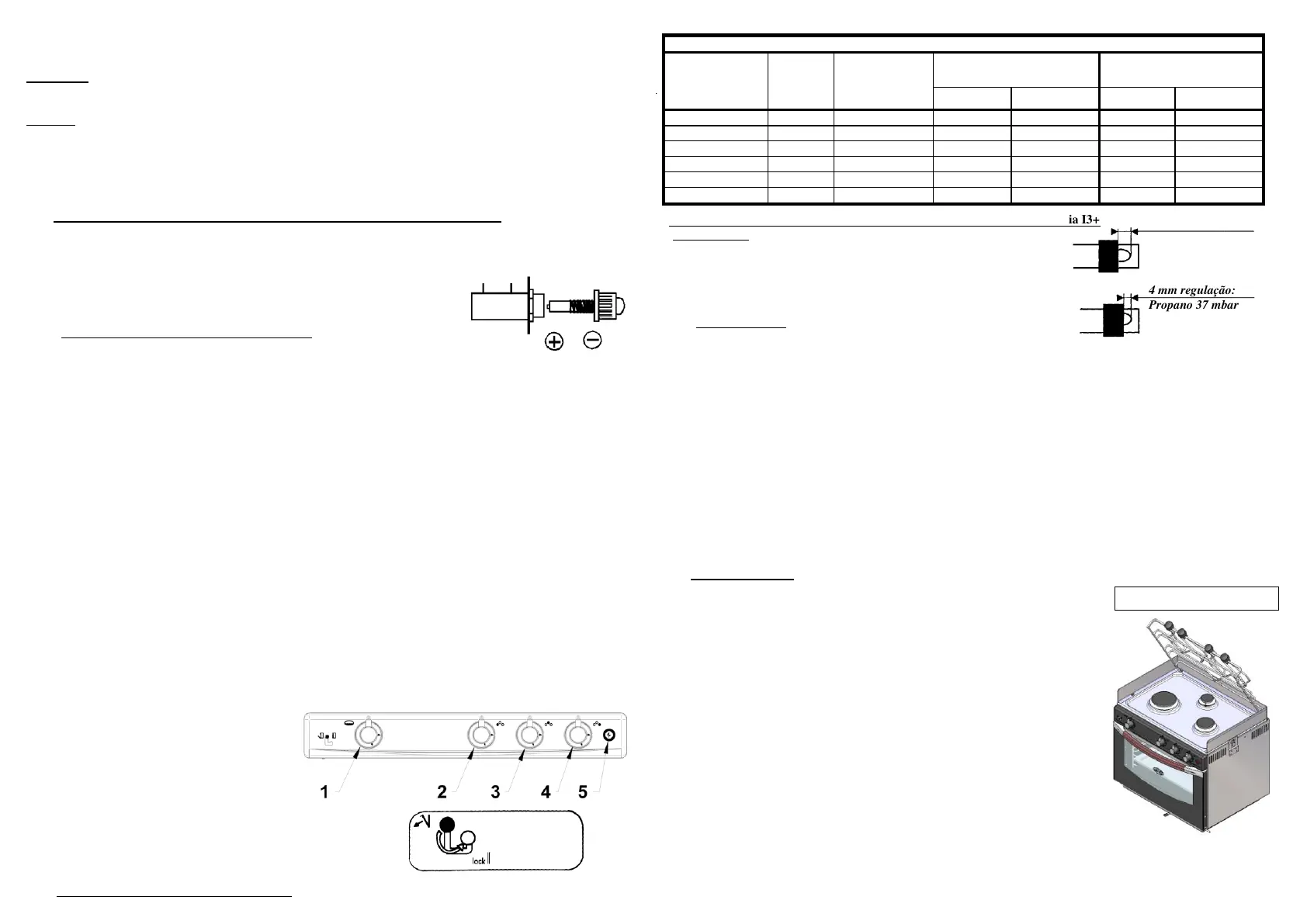

VI - SUBSTITUIÇÃO DA PILHA (para isqueiro electrónico segundo o modelo)
- Desapertar a tampa do compartimento de pilhas que se encontra na parte de trás do
aparelho, no sentido inverso ao dos ponteiros de um relógio, substituir a pilha de 1,5
Volt de tipo R6, de boa qualidade.
- Remontar o conjunto no sentido inverso da desmontagem.
- Se não utilizar o aparelho durante um longo período de tempo, é aconselhado retirar
a pilha.
VII – ACENDIMENTO DOS QUEIMADORES
Cada queimador é comandado por uma torneira com um manípulo.
O manípulo tem uma forma que serve para indicar o estado da torneira.
Um símbolo situado ao lado de cada manípulo indica o posicionamento dos queimadores.
Para utilizar um queimador, accione o respectivo manípulo e rode-o para a esquerda de um quarto de volta para levar a
indicação do manípulo sobre o símbolo de chama grande. Apresente um fósforo aceso nos orifícios de saída do chapéu de
queimador (ou pressionar o botão do isqueiro electrónico, se for a caso), e manter o manípulo pressionado durante cerca de
10 segundos para accionar o dispositivo de segurança.
Largar o manípulo. Se o queimador se apagar, repetir a operação. Regular de seguida o comprimento da chama rodando
progressivamente para o símbolo de pequena chama. Para apagar, rodar o manípulo para a direita sobre o símbolo de fecho
(ponto).
O forno é comandado por uma válvula de segurança que corta a alimentação de gás em caso de extinção acidental do
queimador.
A válvula está fechada quando o ponto de indicação do manípulo se encontra no disco cheio do painel frontal.
Para acender o queimador do forno, apresentar um fósforo aceso no furo previsto para o acendimento (ou pressionar o
botão do isqueiro electrónico, se for a caso), colocar o manípulo frente à chama grande e pressioná-lo durante cerca de 10
segundos para accionar o dispositivo de segurança. Largar. Regular de seguida a potência do queimador. A chama grande
corresponde ao débito máximo e a chama pequena ao mínimo.
O gril é comandado por uma torneira de segurança que corta a alimentação de gás em caso de extinção acidental do
queimador.
A torneira está fechada quando o cabo do manípulo está no ponto em relevo situado no friso frontal.
Para acender o gril, abrir a porta do forno, puxar a protecção térmica dos manípulos até ao batente, depois rodar o
manípulo para a esquerda. Pressionar o botão do isqueiro mantendo-o pressionado durante cerca de 5 segundo para activar
o dispositivo de segurança, largar o botão, o gril está ligado. Fechar a porta até ao esbarro de protecção dos manípulos.
IMPORTANTE! Não manipular a protecção em inox dos manípulos quando o gril está ligado, esperar que o forno esteja
frio antes de pôr a protecção.
Equivalências dos símbolos
1- Manípulo do forno
2-3-4 Manípulos dos queimadores
5- Botão de isqueiro segundo o modelo
Funcionamento de bloqueio da porta do forno:
Nota: para bloquear a porta, empurre para baixo a alavanca
de comando do painel de bordo.
III – ADAPTAÇÃO À MUDANÇA DE GÁS
Potência
nominal
(em Watt)
Débito
Reduzido Max.
(em Watt)
Butano 28 -30 mbar (G30)
Propano 30 - 37 mbar (G31)
Butano 50 mbar (G30)
Propano 50 mbar (G31)
Regulação do anel de ar do queimador do forno unicamente para a Categoria I3+
(País de destino: BE - CH - ES - FR - GB - GR - IE - IS - IT - LU - PT)
Desmontagem do queimador em U:
- Desapertar o parafusos de fixação situado à frente do termopar.
- Retirar a porca de fixação do termopar.
- Retirar o queimador e efectuar a regulação segundo o esquema.
IX - UTILIZAÇÃO
VENTILAÇÃO
A utilização de um aparelho de cozedura a gás produz calor e humidade no local onde está instalado. Tenha o cuidado de
assegurar uma boa ventilação: mantenha abertos os orifícios de ventilação natural ou instale um dispositivo de ventilação
mecânica (exaustor mecânico).
Uma utilização intensiva e prolongada do aparelho pode necessitar de uma ventilação suplementar, como abrir uma
janela ou uma ventilação mais eficaz, por exemplo, aumentar a potência da ventilação mecânica, se for o caso.
ESCOLHA DOS RECIPIENTES
É importante que o diâmetro do recipiente seja proporcional à potência do queimador para evitar qualquer
desperdício de energia inútil.
Para o queimador semi-rápido, utilizar recipientes de diâmetro 120 a 200 mm.
Para o queimador rápido, são mais apropriados os recipientes de diâmetro 180 a 260 mm.
Para o queimador auxiliar, recipientes de diâmetro 120 mm.
X - MANUTENÇÃO
Não limpar o fogão com produtos abrasivos nem esfregões verdes, pois estes
danificam irremediavelmente o brilho.
Em caso de derrame de alimentos, utilize um espátula de madeira.
Não deixe repousar líquidos ácidos tais como o sumo de limão, vinagre, etc. no
fogão.
Para uma limpeza simplificada da parte superior do seu forno, levantar a grelha
segundo o esquema ao lado:
A partir da primeira utilização, a grelha bem como o fundo do forno em aço
inoxidável podem colorar-se na zona das chamas.
Para facilitar a limpeza da grelha, desbloquear cada pinça de caçarolas
desapertando o respectivo parafuso de bloqueio e fazendo deslizar as pinças para a
direita ou a esquerda.Grelha, chapéus de queimadores e copelas devem ser
removidos e limpos com produtos próprios tendo em conta que a copela é de
alumínio. Ter o cuidado de limpar muito cuidadosamente todas as peças depois de
limpar. Estas devem ser perfeitamente colocadas na mesma posição. Durante o
funcionamento, a chama é correcta quando a dardo está azul. No caso de uma chama
amarela, é absolutamente indispensável verificar a correcta colocação das diferentes
partes do queimador, pois uma posição incorrecta poderá causas anomalias.
Esquema: limpeza do fogão
4 mm regulação:
Propano 37 mbar
6 mm regulação:
Butano 28 - 30 mbar
