88
IP2160DE - 2017-04-12
7.5 Betrieb mit virtuellem Encoder
7.6 Installation und Einstellung der Magnetendschalter
Die Getriebemotoren NEOS benötigen keine Endschalter, da sie mit einem virtuellen Encoder
ausgestattet sind.
Die mechanischen Anschlagsperren für das Öffnen und Schließen müssen unbedingt montiert werden.
Das Tor bremst automatisch in der Nähe der Anschlagsperren ab.
ACHTUNG: Nach Erreichen des Endanschlags beim Öffnen oder Schließen führt das Tor eine
kurze Bewegungsumkehr aus, um die manuelle Entriegelung des Getriebemotors zu erleichtern.
Die Installationsanleitungen des Endschaltersatzes sind im Handbuch Nes100FCM aufgeführt.

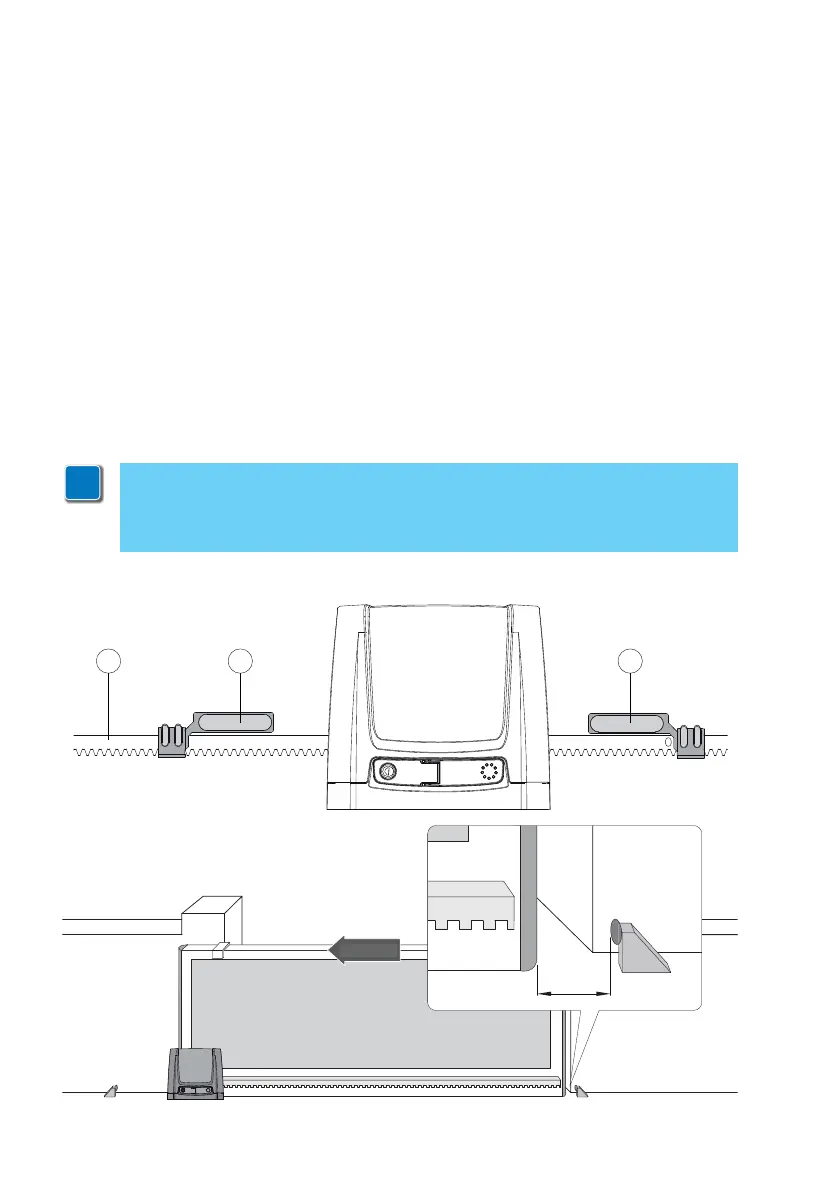

- Den Flügel von Hand in die Öffnungsposition bringen und die Bügel der Endschalter [A] und
[B] auf der Zahnstange [C] befestigen. Den Vorgang mit dem Flügel in der Schließposition
wiederholen.
- Nachdem einige Bewegungen ausgeführt wurden, die Position der Bügel der Endschalter
[A] und [B] so regulieren, dass das Tor zirka 20 mm vor dem mechanischen Öffnungs- und
Schließanschlag zum Stillstand kommt.
i
Der Endschaltersatz ist optional und dient zum Stoppen des Tors vor dem mechanischen
Öffnungs- und Schließanschlag.
Bei vorhandenen Endschaltern erfolgt die Endlagendämpfung bei Regelstrom, um
mögliche Reibungen zu überwinden.
OPENING
~20
A BC
ÖFFNUNG
