Installation Instructions CHF4000/4500
47
1b

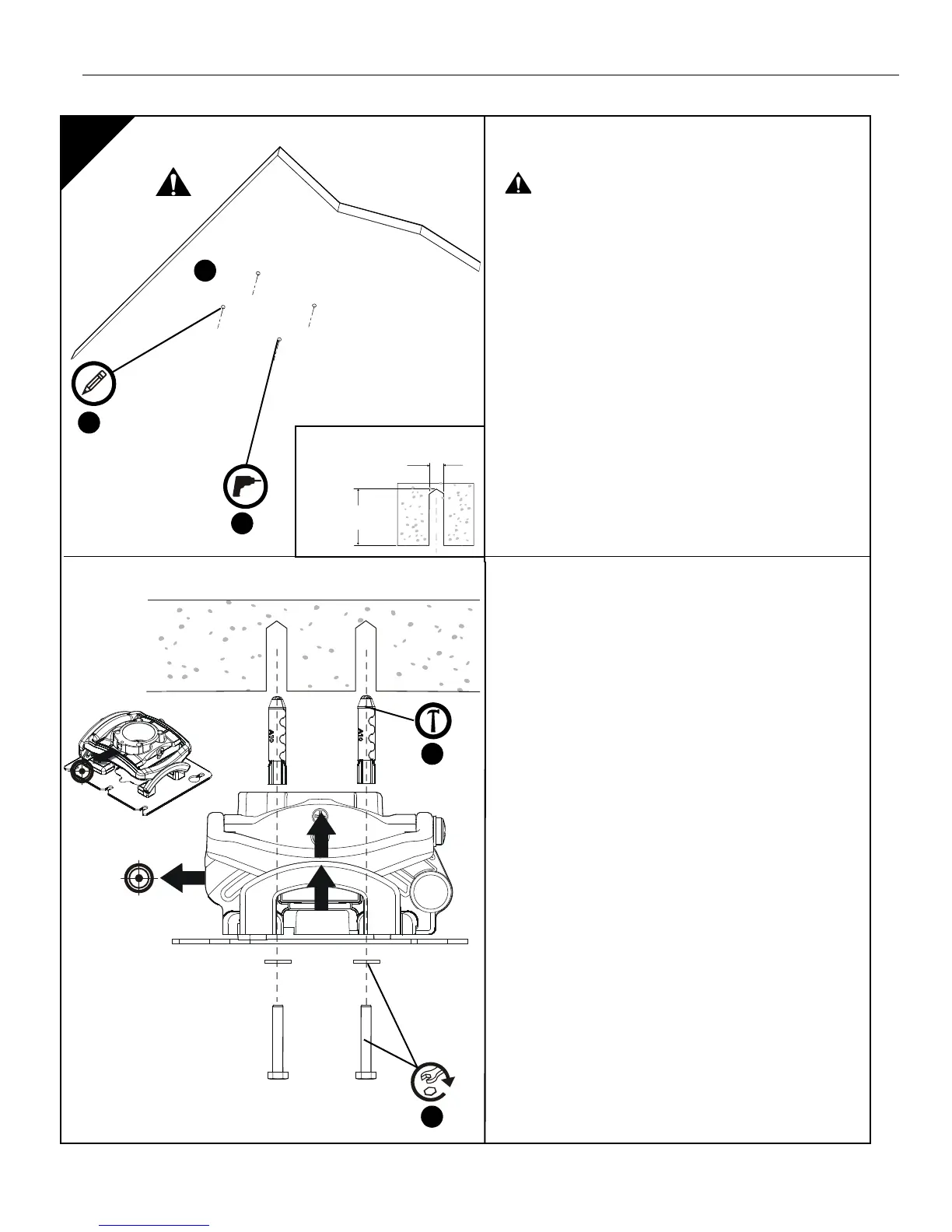

Instalação no concreto
1. Determine o local de montagem.
AVISO: A INSTALAÇÃO INCORRETA PODE
RESULTAR EM FERIMENTOS PESSOAIS GRAVES
OU DANOS AO EQUIPAMENTO! Membros
estruturais DEVEM ser capazes de suportar cinco
vezes o peso combinado de todo o equipamento que
está sendo montado.
2. Usando o suporte do projetor (A) como guia,
marque quatro locais de furo de montagem no teto
usando um lápis ou ferramenta semelhante.
3. Perfure quatro orifícios piloto de 3/8" (10 mm) de
diâmetro na profundidade de 2-1/2" (64 mm).
4. Alinhe quatro furos de montagem no suporte do
projetor (A) com quatro furos-piloto.
IMPORTANTE!: Certifique-se de que a montagem
está orientada corretamente no sentido do alvo
antes de prender a estrutura.
5. Instale quatro âncoras de concreto Toggler A10
Alligator (não incluídas) inserindo em orifícios
pilotos e golpeando até nivelar com a superfície de
montagem.
6. Fixe o suporte do projetor (A) na estrutura usando
quatro arruelas lisas de 6,35 mm (1/4 pol.) e
parafusos de rosca soberba de 76,2 mm (3 pol.)
(não incluídos).
Ø 10mm
(Ø 3/8”)
64mm
(2-1/2”)
(A)
3
x 4
x 4
1
2
5
x 4
6
x 4
