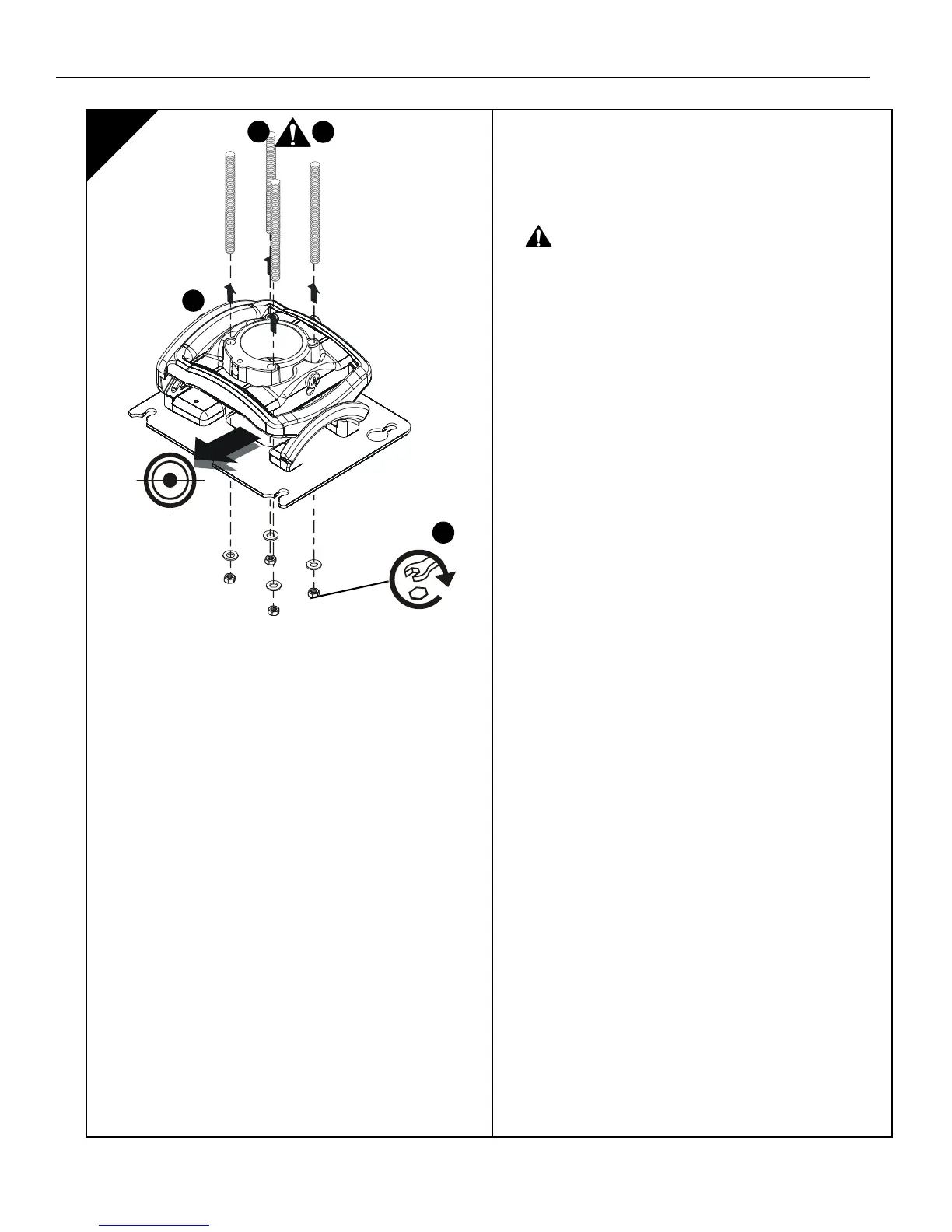

Instalação da barra rosqueada
O suporte do projetor (A) pode ser fixado a elementos
estruturais suspensos como trilho Unistrut, cantoneira
ou viga U (treliças ou vigas I) usando quatro barras
rosqueadas de 6,35 mm (1/4 pol.) de diâmetro.
AVISO: A INSTALAÇÃO INCORRETA PODE
RESULTAR EM FERIMENTOS PESSOAIS GRAVES
OU DANOS AO EQUIPAMENTO! Membros
estruturais DEVEM ser capazes de suportar cinco
vezes o peso combinado de todo o equipamento que
está sendo montado.
1. Determine cuidadosamente o local requerido da
posição de montagem.
IMPORTANTE!: Isso exigirá conhecer a distância
da lente até a tela. Consulte as especificações do
projetor para determinar essa distância.
OBSERVAÇÃO:
Barra rosqueada e hardware de
instalação não incluídos.
2. Prenda uma extremidade da barra rosqueada ao
membro estrutural.
3. Instale quatro contraporcas 1/4-20 em cada barra
rosqueada .
4. Instale o suporte do projetor (A) na barra
rosqueada.
OBSERVAÇÃO: O parafuso no suporte do projetor
(A) permite o acesso da chave de
soquete sem desmontar a unidade.
5. Fixe o suporte do projetor na barra rosqueada
usando quatro porcas 1/4-20.
(A)
2
1c
1
2
4
x 4
5
