EQUATION CUBE 10 User Manual

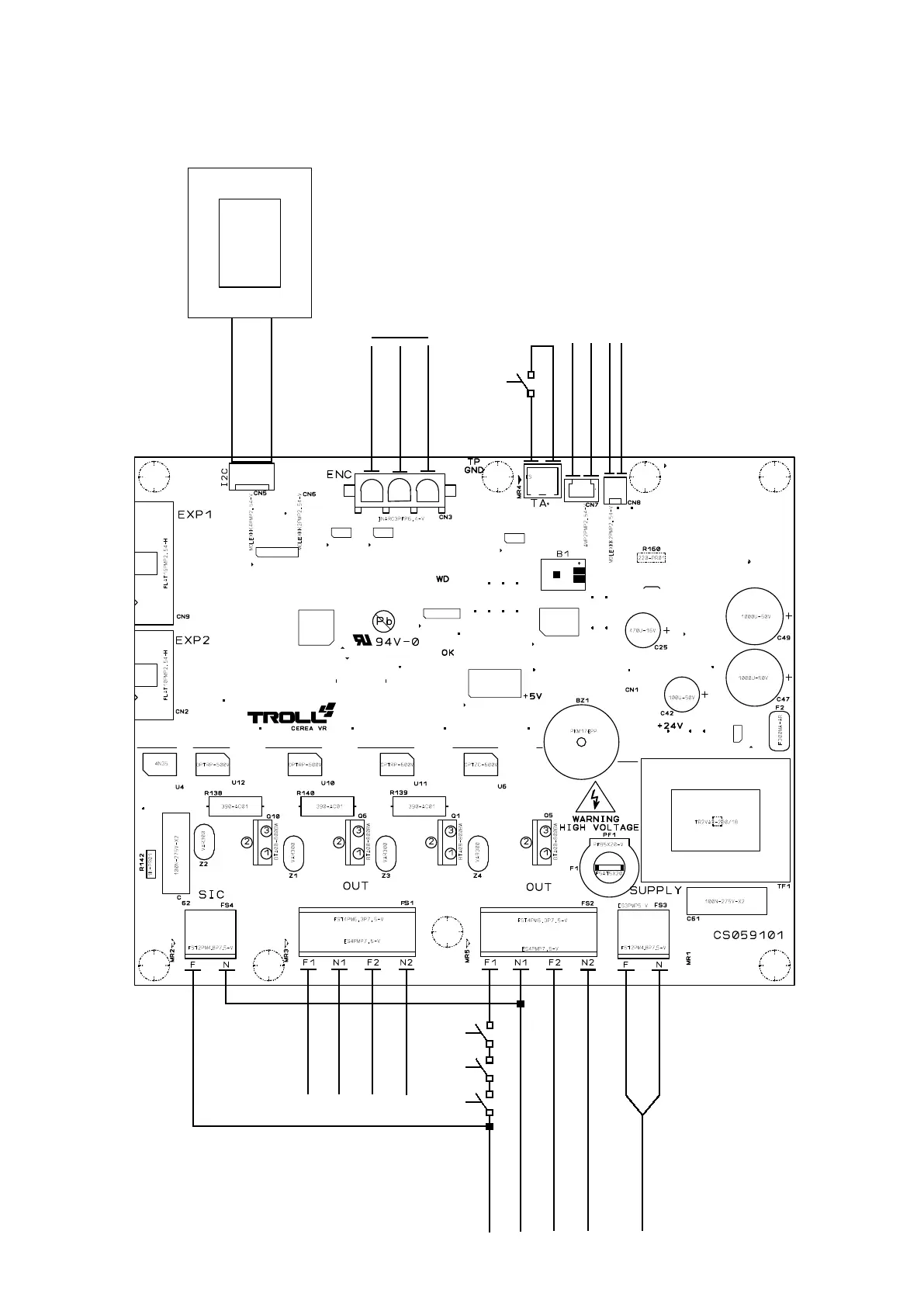

6.0 CIRCUITO ELECTRÓNICO
• DISPOSICIÓN DEL CIRCUITO ELECTRÓNICO
FASE ASP. HUMO
NEUTRO ASP. HUMO
FASE SALIDA AIRE NEUTRO SALIDA AIRE
TERMOSTATO
REARME MANUAL
TERMOSTATO
120ºC
PRESOSTATO
FASE MOTOR ALIMENTADOR
NEUTRO MOTOR ALIMENTADOR
FASE RESISTENCIA MECHERO
NEUTRO RESISTENCIA MECHERO
FASE
NEUTRO
ALIMENTACIÓN
AC0602
SF0592AA0D
GND
TAC
+ 5V
ASPIRADOR DE HUMO
SONDA DE HUMO
+
-
SONDA AMBIENTE
TERMOSTATO AMBIENTE
28
