92
2
89
FR
CONNEXION ÉLECTRIQUE
ES
CONEXIÓN ELÉCTRICA
PT
LIGAÇÃO ELÉTRICA
IT
COLLEGAMENTO ELETTRICO
PL
PODŁĄCZENIA ELEKTRYCZNE
RO
CONEXIUNE ELECTRICĂ
EN
ELECTRICAL CONNECTION

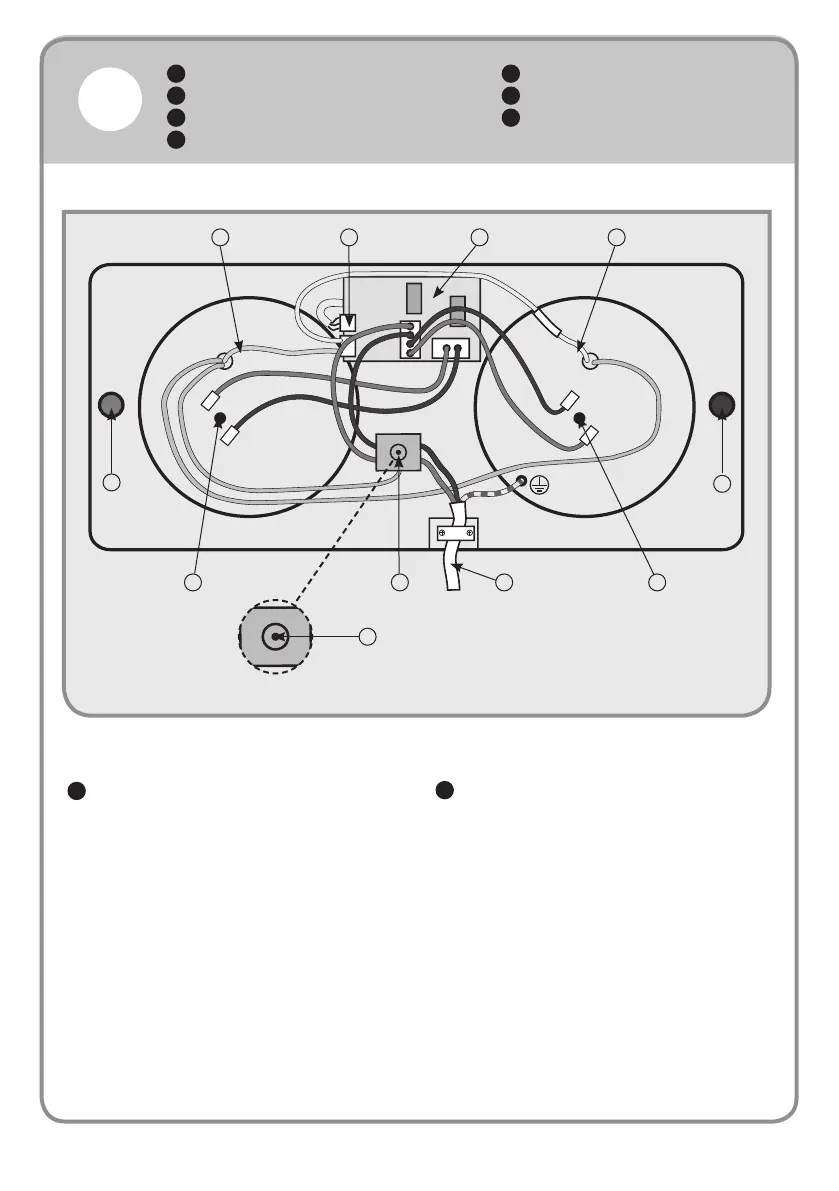

3
FR
1 - Sonde Sortie de cuve (couleur noire)
2 - Connecteur HMI
3 - Carte électronique
4 - Sonde Entrée de cuve
(Plate blanche 30, Plate verte 50,
Plate rouge 80, Plate bleue 100)
5 - Eau froide (bague bleue)
6 -Élément chauffant Entrée de cuve
7 - Câble d’alimentation
8 - Coupe-circuit thermique
9 - Élément chauffant Sortie de cuve
10 - Eau chaude (bague rouge)
11 - Réarmement manuel
ES
1 - Depósito de salida con sensor (Negro)
2 - Conector HMI
3 - Tarjeta electrónica
4 - Depósito de entrada con sensor
(White Flat 30,Green Flat 50,
Red Flat 80, Blue Flat 100)
5 - Agua fría (Anillo azul)
6 - Depósito de entrada elemento calefactor
7 - Cable eléctrico
8 - Fusible térmico
9 - Depósito de entrada elemento calefactor
10 - Agua caliente (Anillo rojo)
11 - Reajuste manual
10
1 3 4
5
67
11
