Indicazioni di montaggio e di sicurezza per
italiano
Aggiornato al 01.12.2020
Con riserva di eventuali errori e modifiche tecniche. La versione più aggiornata di queste indicazioni di montaggio e di sicurezza sono disponibili anche su www.ergotec.de
max. 100 kg
max. 120 kg
max. 140 kg
max. 100 kg
max. 120 kg
max. 100 kg
max. 100 kg
max. 120 kg
max. 140 kg
max. 100 kg
max. 120 kg
max. 100 kg
max. 120 kg
max. 140 kg
max. 160 kg
max. 120 kg
max. 140 kg
max. 120 kg
max. 120 kg
max. 140 kg
max. 160 kg
max. 120 kg
max. 140 kg
max. 120 kg
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
Altezza di salto
<_
60 cm
Altezza di salto
<_
60 cm
Altezza di salto
<_
60 cm
Altezza di salto
<_
120 cm
Altezza di salto
<_
120 cm
Altezza di salto
<_
180 cm
Altezza di salto
<_
60 cm
Altezza di salto
<_
60 cm
Altezza di salto
<_
60 cm
Altezza di salto
<_
120 cm
Altezza di salto
<_
120 cm
Altezza di salto
<_
180 cm
Mountain Bike
Safety Level
Bici da strada / Gravel / Bici da viaggio
Safety Level
City / Trekking Bike
Safety Level
Cargo-Bike
Safety Level
Bici da ragazzo
Safety Level
Bici da bambino
Safety Level
max. 100 kg
max. 100 kg
max. 140 kg
max. 100 kg
max. 160 kg
max. 140 kg
max. 160 kg
max. 120 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 180 kg
max. 100 kg
max. 120 kg
max. 140 kg
max. 160 kg
max. 120 kg
max. 140 kg
max. 100 kg
max. 100 kg
max. 250 kg
max. 100 kg
max. 300 kg
max. 250 kg
max. 300 kg
max. 120 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 180 kg
max. 120 kg
max. 140 kg
max. 160 kg
max. 180 kg
max. 140 kg
max. 160 kg
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h + 45 km/h
E-BIKE 25 km/h + 45 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 45 km/h*
E-BIKE 45 km/h*
Corsia singola / Corsia multipla
12“-24“
Corsia singola / Corsia multipla
Corsia singola / Corsia multipla
Corsia singola / Corsia multipla
Sistema sterzante Reggisella
La classificazione di prodotto del livello di sicurezza ergotec è conforme alla norma DIN EN ISO 4210 per le
biciclette e DIN EN 15194 per le biciclette elettriche. Tipo di bicicletta elettrica: pedalata assistita fino alla velocità
indicata.
* è possibile effettuare il retrofit solamente mediante collaudo di un ente certificatore riconosciuto e registrazione
nei documenti della bicicletta.
Ti ringraziamo per aver scelto un prodotto della nostra azienda al momento
dell‘acquisto del tuo nuovo reggisella.
Confrontare il SAFETY LEVEL sul reggisella con la tabella allegata e
assicurarsi che sia adatto all’uso previsto.
Prima di montare il reggisella assicurarsi che questo sia adatto
al peso totale consentito della bicicletta. Indicazioni corrispondenti
sono disponibili nella descrizione del prodotto o presso il rivenditore
di biciclette.
Prima di utilizzarlo, leggere attentamente le seguenti indicazioni
di montaggio e di sicurezza. Conservare le indicazioni con cura ed
eventualmente darle al successivo possessore.
Montaggio
Il montaggio richiede delle conoscenze di base corrispondenti. Se non si è in
possesso di queste, ti preghiamo di rivolgerti ad un rivenditore specializzato di
biciclette.
Prima del montaggio controllare se il diametro esterno del reggisella
(27,2 o 31,6 mm) corrisponde al diametro interno del tubo per sella del telaio.
Se l’area di serraggio del tubo per sella del telaio dovesse essere più grande,
è possibile adattare il diametro con un rispettivo adattatore per reggisella
(lunghezza min. 80 mm). Per motivi di sicurezza consigliamo di utilizzare gli
adattatori per reggisella originali ergotec. Questi possono essere acquistati
presso il negozio specializzato in biciclette.
L’estremità del tubo per sella del telaio deve essere assolutamente
privo di bave, poiché in caso contrario c’è il pericolo di rottura!
Prima di inserire il reggisella è assolutamente necessario trattare l’area di
fissaggio del tubo per sella del telaio con un grasso resistente all’acqua,
poiché la corrosione può rendere più complicato il successivo adattamento
dell’altezza della sella.
Inserire il reggisella nel tubo per sella del telaio.
Per motivi di sicurezza il reggisella deve essere inserito almeno fino
al contrassegno (80 mm) nel tubo per sella del telaio, a meno che il
produttore della bicicletta non indichi una profondità di inserimento
maggiore. Rispettare le informazioni di utilizzo del produttore della
bicicletta.
Per fissare il reggisella nel telaio è necessario serrare il bullone di fissaggio
del reggisella o il meccanismo di serraggio rapido con la coppia di serraggio
indicata dal produttore della bicicletta.
Prima di montare la sella verificare la compatibilità tra il reggisella e la sella.
Spingere il protettore
c
fuori dal giunto a parallelogramma.
Inserire infine il telaio della sella in entrambe le scanalature di guida del
morsetto per sella.
Orientare quindi la posizione della sella in base alle proprie esigenze.
Serrare le viti di serraggio della sella
d
con una chiave a brugola da 5 mm
e una coppia di serraggio di 8 Nm.
Reinserire successivamente il protettore
c
nel giunto a parallelogramma.
Per motivi di sicurezza la coppia di Il serraggio max. non deve
superare 8 Nm.
Impostazione
È possibile regolare le sospensioni individualmente in base al peso corporeo, allo
stile di guida e alle condizioni della strada.
Per fare ciò è necessario sedersi sulla sella. Con regolazione corretta il reggi-
sella deve comprimersi di ca. 20% della corsa della sospensione (ca. 5 mm).
Per aumentare la rigidità della sospensione, per prima cosa è necessario
rimuovere il bullone di sicurezza
e
, posto all’estremità inferiore del
reggisella, con una chiave a brugola da 6 mm in senso antiorario.
Ora è possibile ruotare il dado di regolazione
f
in senso orario con una
chiave a brugola da 10 mm – per una regolazione più morbida ruotare in senso
antiorario.
Successivamente inserire nuovamente il bullone di sicurezza e serrarlo a
mano.
Se non dovessero andare bene le regolazioni di base è possibile acquistare presso
il punto vendita specializzato in biciclette la molla in acciaio adatta che offriamo
con 4 diversi livelli di durezza:
Reggisella a molla PM-705N
Garanzia
Per i reggisella a molla ergotec ci sono i seguenti periodi di garanzia:
con livello di sicurezza 6 6 anni o 35.000 km
con livello di sicurezza 5 5 anni o 30.000 km
con livello di sicurezza 4 4 anni o 25.000 km
con livello di sicurezza 3 3 anni o 20.000 km
con livello di sicurezza 2 3 anni o 15.000 km
Eventuali richieste di garanzia devono essere gestite
tramite il negozio specializzato di biciclette.
CYCLINGRIGHT.COM
Avvertenza di sicurezza
Controllare la coppia di serraggio delle viti dopo ca. 500 km e successivamente
regolarmente nell’ambito degli intervalli di manutenzione, ma almeno 1 volta
all’anno.
Questo reggisella non è adatto per competizioni. Le elevate sollecitazioni
possono provocare la rottura del reggisella.
Non attaccare al reggisella altri accessori come seggiolini per bambini,
portapacchi o rimorchi. Questi potrebbero provocare una sollecitazione
eccessiva e quindi alla rottura del reggisella.
Per evitare una caduta o un incidente, il reggisella deve essere
assolutamente sostituito dopo un guasto.

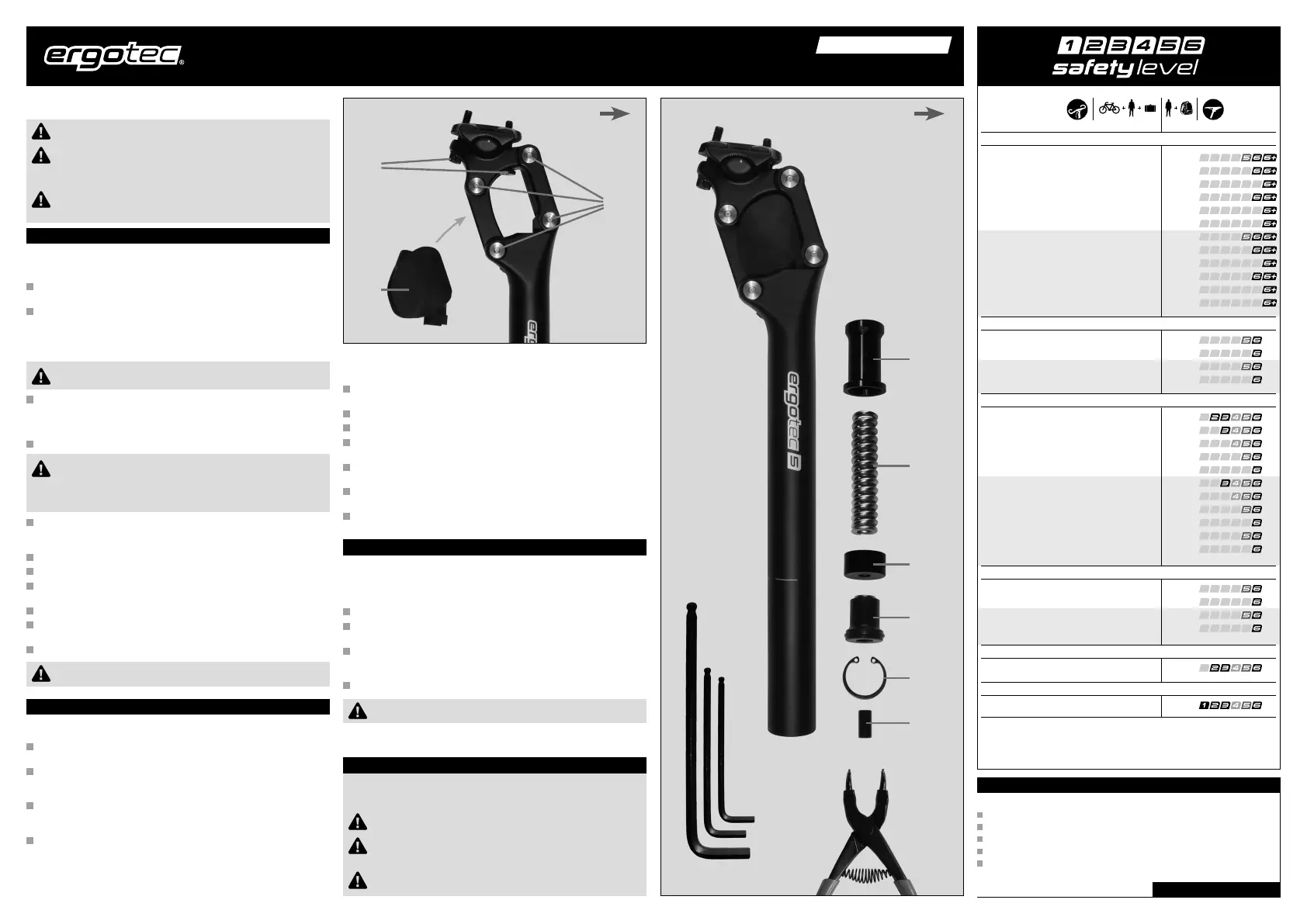

k
i
h
f
g
e
Direzione di marcia
c
j
d
Direzione di marcia
fino a 70 kg / nr. art. 06036000, 70-90 kg / nr. art. 06036100,
90-110 kg / nr. art. 06036200, 110-130 kg / nr. art. 06036300
Per sostituire la molla in acciaio è necessario allentare il bullone di fissaggio
del reggisella o il meccanismo di serraggio rapido.
Estrarre ora il reggisella dal tubo per sella del telaio.
Rimuovere il seeger
g
con una pinza per seeger.
Ruotare il bullone di sicurezza
e
in senso antiorario con una chiave a
brugola da 6 mm.
Svitare ora il dado di regolazione
f
in senso antiorario dal reggisella con
una chiave a brugola da 10 mm.
Ora è possibile estrarre il manicotto di centraggio
h
, la molla in acciaio
i
ed il manicotto
k
.
L’installazione avviene eseguendo in ordine inverso la procedura appena
descritta.
Manutenzione
Per garantire prestazioni elevate, sicurezza ed una lunga durata di funzionamento
è necessaria una manutenzione regolare ogni ca. 200 ore di esercizio o almeno
1 volta all’anno.
Lubrificazione dell’alloggiamento
Rimuovere il protettore
c
del giunto a parallelogramma.
Pulire con cura l’intera area dei 4 cuscinetti a strisciamento
j
con un
detergente biodegradabile.
Lubrificare l’intera area dei cuscinetti a strisciamento
j
con un grasso privo
di acidi che è possibile acquistare presso un punto vendita specializzato per
biciclette.
Reinserire successivamente il protettore
c
nel giunto a parallelogramma.
Utilizzare assolutamente un grasso privo di acidi, poiché il
cuscinetto a strisciamento può poi modificarsi o rompersi.
