Item no: 07495
MANUEL D’ASSEMBLAGE ROBUSTE
PORTE-BAGAGES - PLIABLE
152 x 51 cm / 60 x 20 po
Directives d’assemblage
1. Déballez toutes les pièces et identifiez-les selon l’ILLUST. et la liste des pièces.
2. Introduisez deux boulons M12 (11) à travers la structure (1), l’assemblage tubulaire de 5 cm / 2 po
et la structure (1). Placez des rondelles plates M12 (10) et des contre-écrous M12 (9) sur les boulons.
REMARQUE : NE PAS RESSERRER AVANT QUE L’INSTALLATION DE LA PLAQUE DE RACCORDEMENT
(PIÈCE NO. 3) NE SOIT COMPLÉTÉE.
3. Placez les 2 pièces des plaques de raccordement (3) sur les structures. Introduisez les boulons
M10 (14) à travers les structures (1), les rondelles plates M10 (13) et resserrez-les ensemble
à l’aide de contre-écrous M10 (12).
4. Connectez le tube pliable de 5 cm / 2 po (4) à l’assemblage tubulaire de 5 cm / 2 po (2), à l’aide
d’un boulon M16 (8) et d’une goupille de raccordement (6)
Chargement du porte-bagages
AVERTISSEMENT : UTILISER LE PORTE-BAGAGES UNIQUEMENT LORSQU’IL EST ADÉQUATEMENT
INSTALLÉ SUR UN RÉCEPTEUR D’ATTELAGE DE 5 cm / 2 po, APTE À SUPPORTER LE PORTE-BAGAGES
ET SA CHARGE. CONSULTER LES CARACTÉRISTIQUES TECHNIQUES DU FABRICANT ET LES CAPACITÉS
DE CHARGE, AVANT L’USAGE.
1. LE POIDS MAXIMUM DU CHARGEMENT NE DOIT PAS EXCÉDER 227 kg / 500 lb.
2. Glissez le chargement par-dessus la structure, pour trouver le centre de gravité,
où le chargement peut demeurer en place sans bouger facilement.
3. Il est requis d’attacher le chargement à l’aide d’extenseurs bungee ou autres, pour en prévenir le mouvement.
Pour replier la structure lorsqu’elle n‘est pas utilisée
1. Retirez la goupille (5) et la goupille de raccordement (6).
2. Tournez la structure vers le haut jusqu’à ce qu’elle soit à la verticale.
3. Insérez la goupille de raccordement (6) à travers l’assemblage tubulaire de 5 cm / 2 po (2) et l’orifice inférieur
du tube pliable de 5 cm / 2 po (4). Insérez la goupille (5) dans la goupille de raccordement (6).
LISTE DES PIÈCES

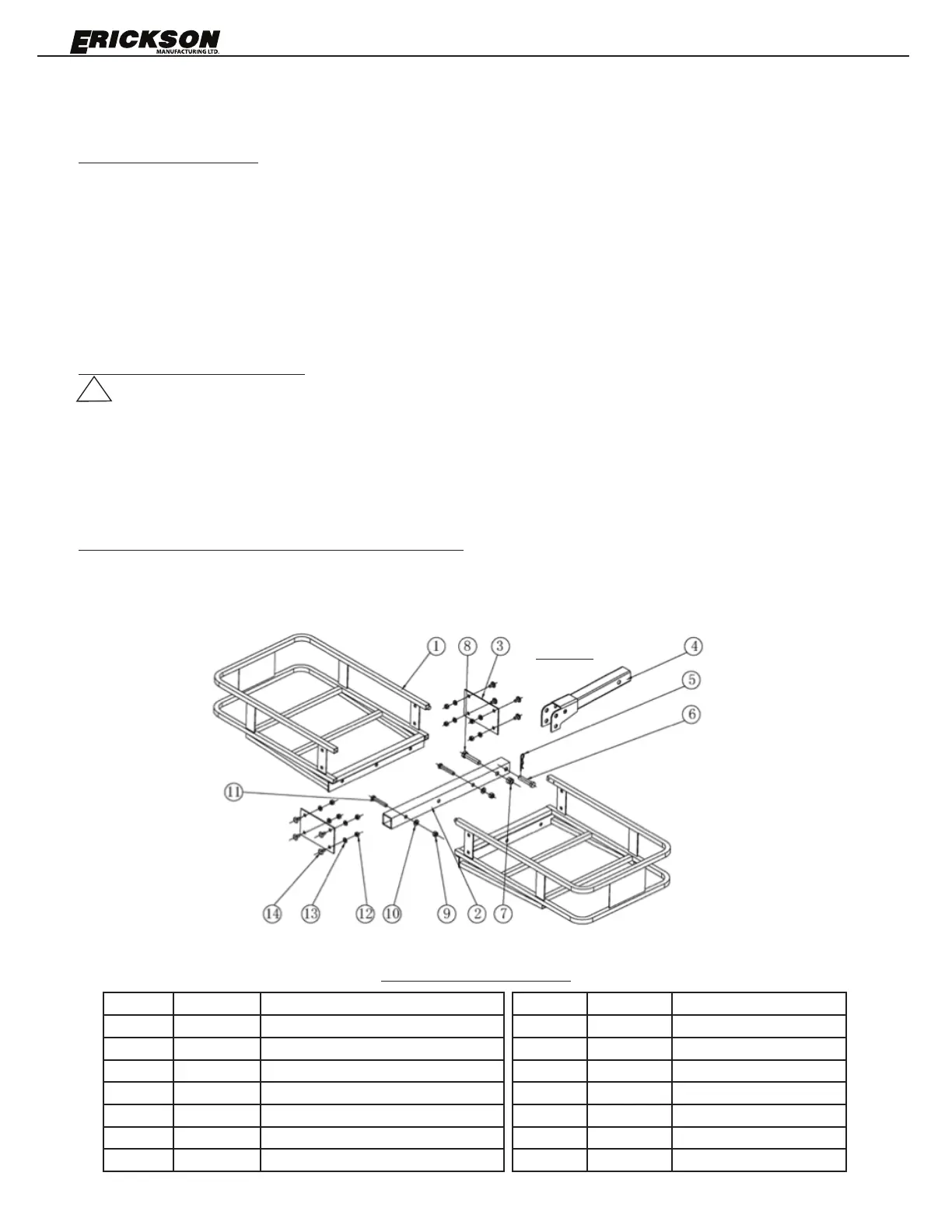

FIGURE
!
ARTICLE QUANTITÉ DESCRIPTION
1 2 STRUCTURE (GAUCHE, DROITE)
2 1 ASSEMBLAGE TUBULAIRE – 5 cm / 2 po
3 2 PLAQUE DE RACCORDEMENT
4 1 TUBE PLIABLE – 5 cm / 2 po
5 1 GOUPILLE
6 1 GOUPILLE DE RACCORDEMENT
7 1 CONTRE-ÉCROU M16
ARTICLE QUANTITÉ DESCRIPTION
8 1 BOULON M16x80
9 2 CONTRE-ÉCROU M12
10 2 RONDELLE PLATE M12
11 2 BOULON M12x75
12 8 CONTRE-ÉCROU M10
13 8 RONDELLE PLATE M10
14 8 BOULON M10x20
