Cuadro de maniobra ABC2M-009 3
DESCRIPCIÓN DEL PRODUCTO
1
ELEMENTOS DE LA INSTALACIÓN COMPLETA

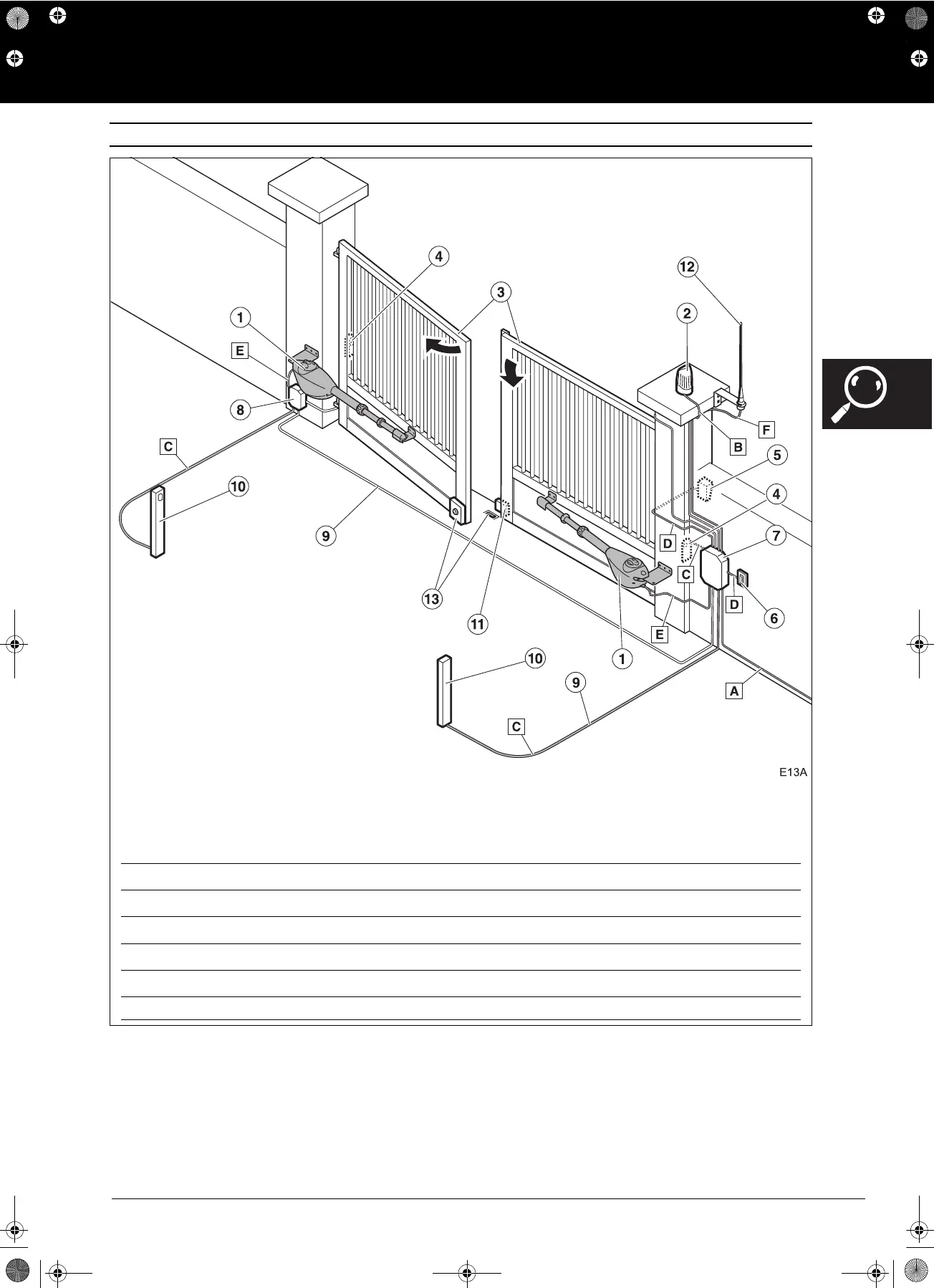

Fig. 1 Elementos de la instalación completa
El funcionamiento seguro y correcto de la
instalación es responsabilidad del instalador.
El accionamiento de la instalación se realiza median-
te el pulsador (6) o llave de pared (5), o bien median-
te mando a distancia.
El tope de cierre (11) es un elemento
imprescindible.
Las fotocélulas (4) y (10) proporcionan una seguri-
dad adicional a la que ya proporciona el cuadro de
maniobra. Para una mayor seguridad, Erreka reco-
mienda instalar las fotocélulas (4) y (10).
COMPONENTES DE LA INSTALACIÓN:
1 Accionador (BUL)
2 Lámpara destellante
3Puerta
4 Fotocélulas exteriores
5 Selector de llave
6 Pulsador de pared
7 Cuadro de maniobra
8 Caja de conexiones
9 Instalación eléctrica soterrada
10 Fotocélulas interiores
11 Tope externo de cierre
12 Antena receptora
13 Electrocerradura
CABLEADO ELÉCTRICO:
Elemento Nº hilos x sección Longitud máxima
A: Alimentación general 3x1,5mm
2
30m
B: Lámpara destellante 2x0,5mm
2
20m
C: Fotocélulas 2x0,5mm
2
30m
D: Selector de llave 2x0,5mm
2
25m
E: Accionador 5x1mm
2
8m (máximo 25m con cable 5x2,5mm
2
)
F: Antena Cable blindado 5m
