9. Nätströmbrytare
10. Lödkolv RT 80
11. Avställningsstativ RH 80
12. Lödspetsmagasin
13. Svampbehållare
14. Viskossvamp
15. Säkring/säkringshållare
(på apparatens undersida)
1. Elektronikstation
2. Nätanslutningsledning
3. LC-Display
4. Knapparna „+“ och „ -“
5. Temperaturvalknappar
6. Stickanslutning lödkolv
7. Anslutningsledning lödkolv
8. Potentialutjämningsdosa

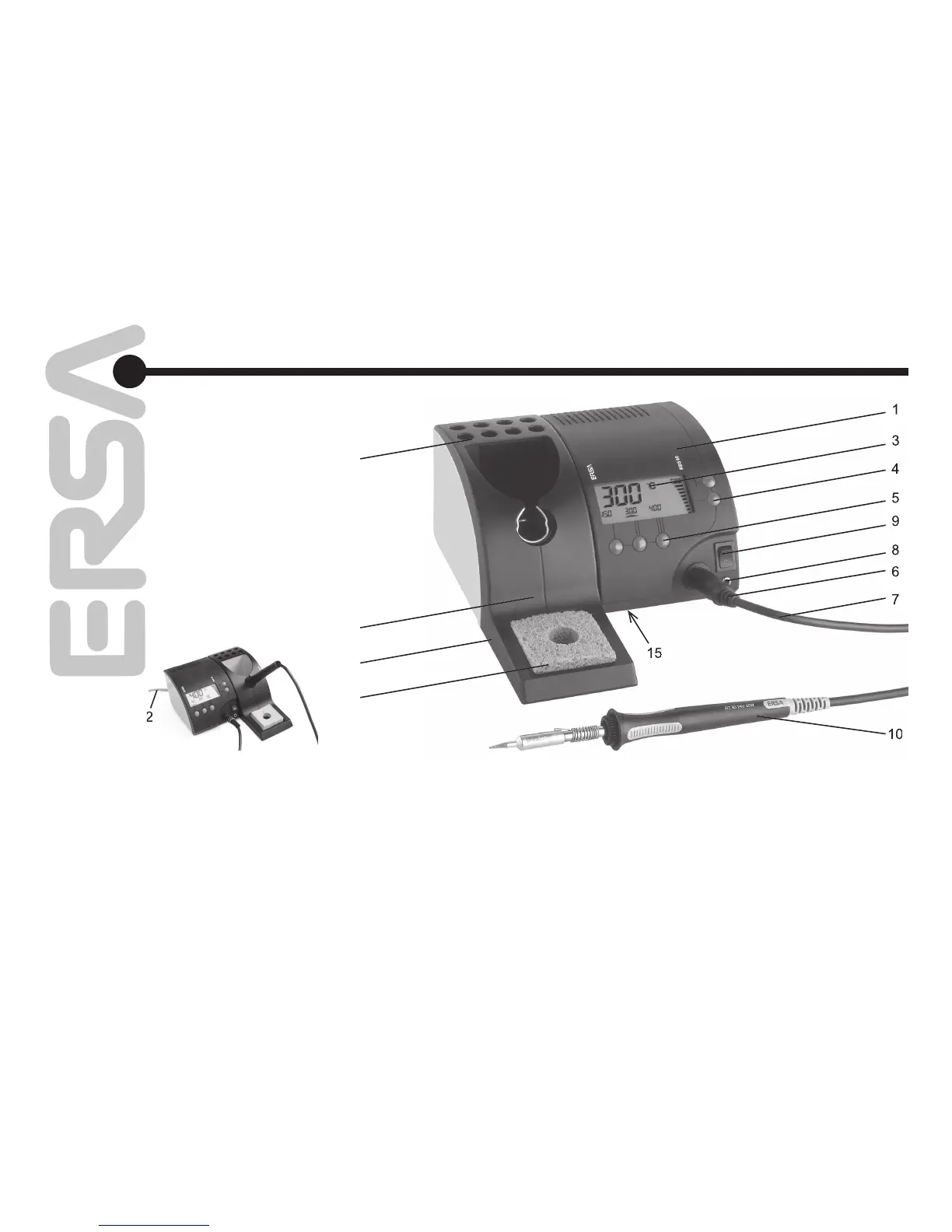

Fig. 1 /
Рис
.1
RDS 80
8. Гнездо заземления
9.
Выключатель питания
10. Паяльник RT 80
11. Подставка RH 80
12. Обойма для паяльных жал
13. Контейнер для губки
14. Вискозная очистная губка
15. Предохранитель
(со стороны дна)
1.
Электронный блок
управления
2. Сетевой шнур
3. ЖК-дисплей
4. Кнопки + -
5. Кнопки выбора
температуры
6. Разъем паяльника
7. Кабель паяльника
1
2
2
3
5
4
13
11
12
10
9
7
8
6
14
15
