11
• Levert av kunde
• Kan bestå enten av kopperledere med kraftig gummibelegg (tre strømledere og en jordleder), eller
ledere lagt i fast eller eksibel kabelkanal.
• Ledertverrsnitt må være i henhold til tabellen.
3.4.2 Ledere for innstrøm
Ledere for innstrøm må termineres med ringkabelsko.
Ledere for innstrøm må termineres med ringkabelsko som passer
boltdiameter 12,7 mm (0,50”) for å kunne tilkoples EPP-400.
MERKNAD
1. Fjern venstre sidepanel på EPP-400
2. Tre kablene gjennom åpningen i bakpanelet.
3. Fest kablene med strekkavlastning eller kabelkanalovergang
(ikke medlevert) ved åpningen.
4. Tilkople jordlederen stussen på chassisbunnplaten.
5. Tilkople strømledernes ringkabelsko primærterminalene ved
hjelp av medleverte bolter, skiver og muttere.
6. Tilkople innstrømlederne en skillebryter som er tilkoplet
strømnettet.

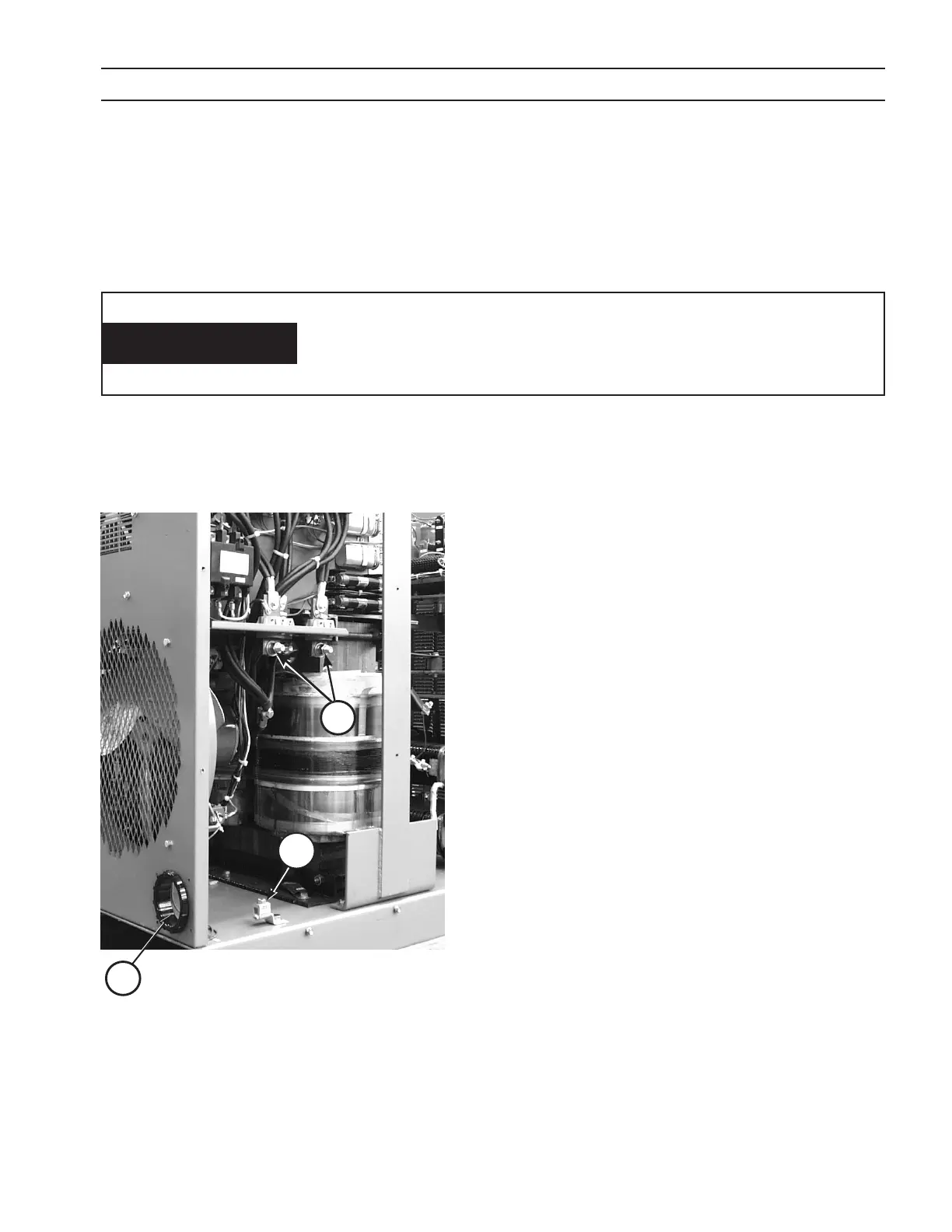

3.4.3 Prosedyre for tilkopling av innstrømledere
1
3
2
1 = Primærterminaler
2 = Chassis-jord
3 = Åpning for innstrømledere (i bakpanelet)
KAPITTEL 3 INSTALLASJON
