14
KAPITTEL 3 INSTALLASJON
Merknad:
Primærstrømforsyningen har den negative (-) elektrodelederen jumperkoplet. Den sekundære strøm-
forsyningen har den positive (+) arbeidslederen (work) jumperkoplet.
1. Kople de negative (-) utstrømkablene til buestarterboksen (høyfrekvensgenerator).
2. Kople de positive (+) utstrømkablene til arbeidsstykket.
3. Kople de positive (+) og negative (-) lederne mellom strømforsyningene.
4. Kople pilotbuekabelen til pilot arc-terminalen i den primære strømforsyningen. Pilotbueterminalen i den sekundære
strømforsyningen brukes ikke. Pilotbuekretsene kjøres ikke i parallell.
5. Sett Pilot Arc HIGH / LOW-venderen på den sekundære strømforsyningen til “LOW”.
6. Sett Pilot Arc HIGH / LOW-venderen på den primære strømforsyningen til “HIGH”.
7. Hvis et eksternt 0,00 til +10,00 V DC referansesignal brukes til innstilling av utstrømmen, før det samme signalet til begge
strømforsyningene. Kople sammen J1-G (positiv 0,00 til 10,00 VDC) på begge strømforsyningene og kople sammen J1-P
(negativ) på begge strømforsyningene. Med begge strømforsyningene i drift kan utstrømmen beregnes ved hjelp av
formelen: [utstrøm (A)] = [referansespenning] x [100]

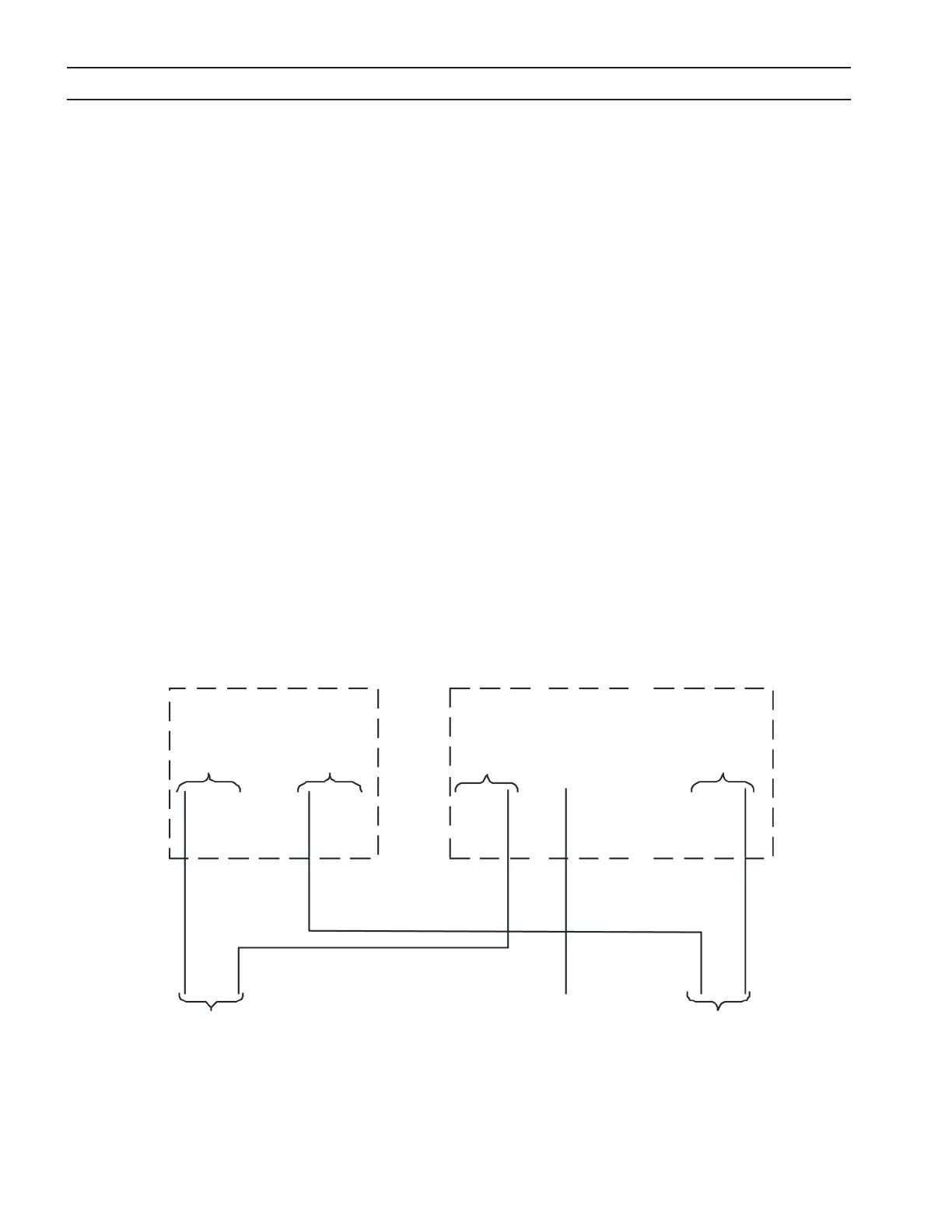

Koplinger for parallellinstallasjon av to EPP-400-strømforsyninger med begge strømforsyningene i drift.
3.6.1 Tilkoplinger for to parallellkoplede EPP-400
Sekundær strøm-
forsyning
Primær
strømforsyning
work (arbeid)
(+)
electrode (elektrode)
(-)
pilot arc (pilotbue)
35 - 120 mm2 (2 -
4/0 AWG) 600V
positive ledere
til arbeidsstykket
2,5 - 50 mm2 (14 - 1
AWG) 600 V
leder til pilot arc-
tilkoplingen i bue-
starterboksen (HF-
generator)
35 - 120 mm2 (2 -
4/0 AWG) 600V
negative ledere i
buestarterboksen
(HF- generator)
EPP-400 EPP-400
work (arbeid)
(+)
electrode (elektrode)
(-)
