20
P. K. Higgins: Current_Ripple_ESP-600C; RMS CURRENT RIPPLE Chart 17
EPP-600 10/20KHz Output RMS Ripple Current Versus Output Voltage
0.0
1.0
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
0 50 100 150 200 250 300 350
Output Voltage (Volts)
RMS Ripple Current (Amperes)
Choppers Synchronized and Switchng in Unison (10KHz Ripple)
Choppers Synchronized and Switching Alternately (20KHz Ripple)
KAPITTEL 4 BRUK
4.1 Blokkdiagram - kretsbeskrivelse (fortsatt)
Strømkretsene som benyttes i EPP-400 kalles gjerne en Buck-omformer eller Chopper. Høyhastighets elektroniske svitsjer
åpner og lukker ere tusen ganger i sekundet, slik at utgangen forsynes med strømpulser. En lterkrets som hovedsakelig
består av en spole (også kalt choke) glatter ut strømpulsene slik at det oppnås en relativt konstant likespenning.
Selv om lterspolen erner det meste av spenningsvariasjonene som skyldes den opphakkete strømmen, vil spenningen
ikke være helt ren likespenning, men ha overlagret en liten spenningsvariasjon kalt rippel. EPP-400 benytter en patentert
strømkrets som kombinerer utgangene fra to svitsjekretser (choppere) som hver bidrar med omtrent halvparten av ut-
gangsstrømmen, på en slik måte at det blir mindre rippel. Svitsjekretsene er synkronisert, slik at når den ene kretsen gir
fallende spenning, gir den andre stigende spenning. Derfor vil rippel fra den ene svitsjekretsen delvis kansellere rippel fra
den andre svitsjekretsen. Resultatet er meget lav rippel og en utgangsspenning som er svært jevn og stabil. Lav rippel er
svært ønskelig, fordi forbruksmateriell for brenneren ofte får lengre levetid når rippelen er lav.

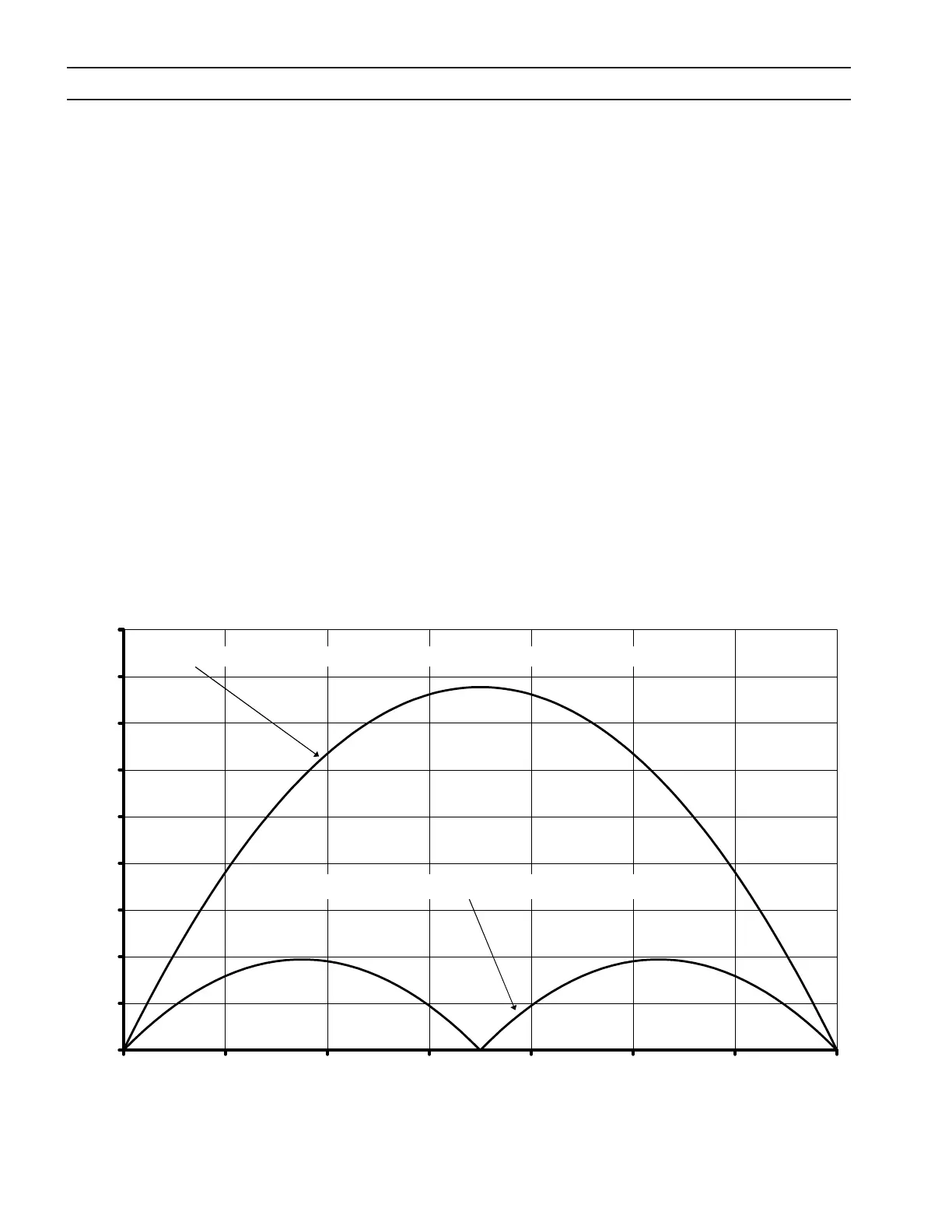

Diagrammet nedenfor viser eekten av ESABs patenterte rippelreduksjon som benytter to synkroniserte choppere som
svitsjer i motfase. Sammenliknet med to choppere som svitsjer samtidig, reduseres rippelen med en faktor på 4 til 10.
10/20 kHz RMS utstrømrippel i forhold til utspenning for EPP-400
RMS rippelstrøm (A)
Utspenning (V)
Chopperne synkronisert, med samtidig svitsjing (10 kHz rippel)
Chopperne synkronisert, med vekselvis svitsjing (20 kHz rippel)
