T2
N
24V∼
24V∼
Open
Close
ActuatorSupply
Remote Temp.sensor
A
B
7
Alternative temperature
PL
Aktywacja alternatywnej temperatury
Alternatywna temperatura jest aktywowana przez urządzenie
zewnętrzne np. zegar zewnętrzny lub moduł GSM (ESBE moduł
GSM CRB915, art.number 1705 59 00).

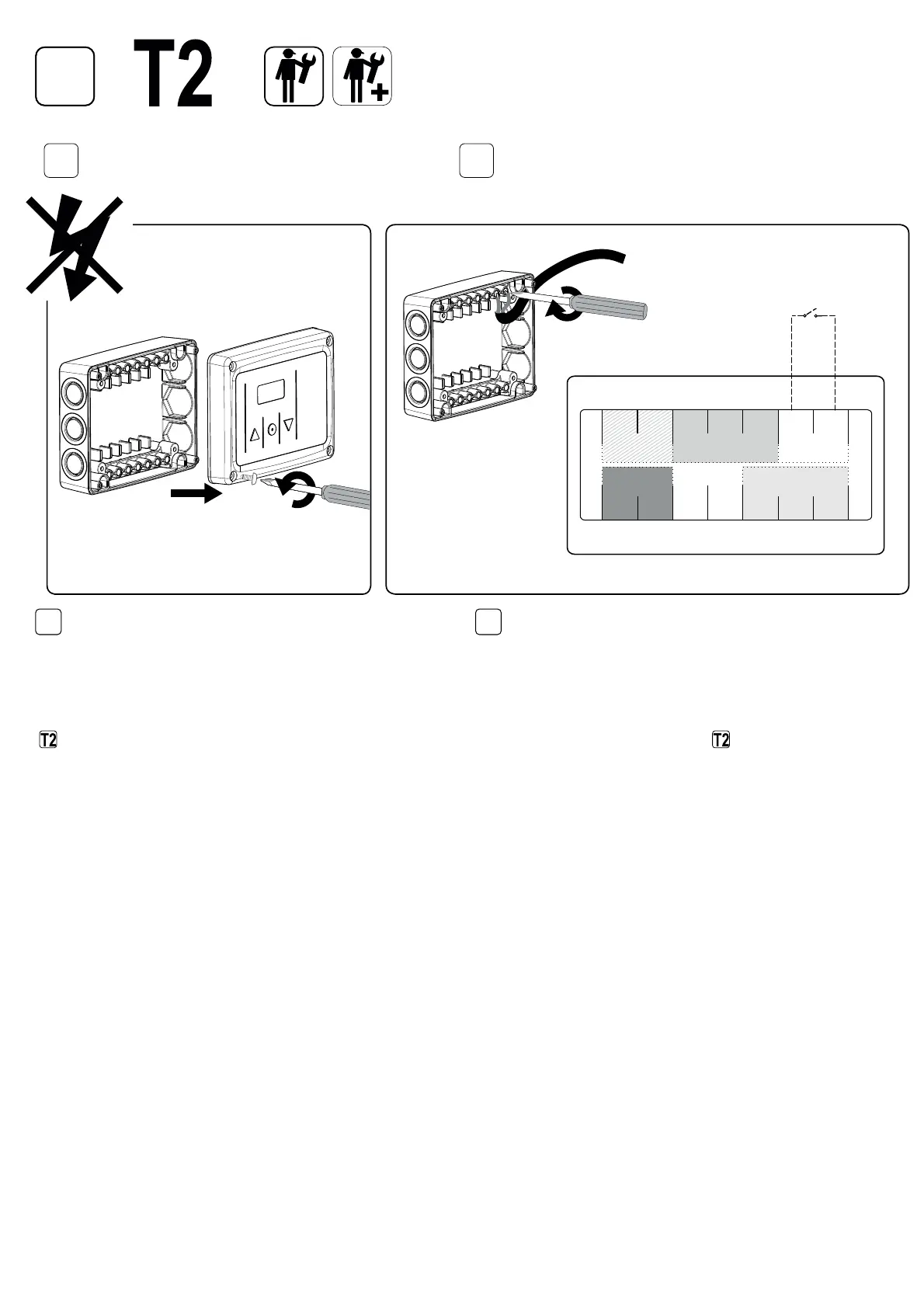

1. Odłączyć zasilanie sterownika.
2.Odkręcić i zdemontować obudowę sterownika (A) i
podłączyć dwa przewody pod styk
(B).
3. Zamontować obudowę sterownika.
4. Podłączyć zasilanie do sterownika (C).
Gdy styk T2 jest zwarty alternatywna temperatura jest
aktywna. Na wyświetlaczu sterownika wyświetlany jest
symbol T2. Uwaga: Styk
T2 jest beznapięciowy. Połączenie
musi być bez napięcia i/lub prądu, maksymalna rezystancja
100Ω. (D)
SE
Aktivera Alternativ temperatur
Alternativ temperatur aktiveras av extern utrustning, såsom
en extern klocka eller en GSM-modul till exempel ESBE GSM-
modul CRB915, art.number 1705 59 00.
1. Bryt spänningen till regleringen.
2. Skruva loss locket (A) och anslut två ledare till
plinten (B).
3. Montera tillbaka locket.
4. Anslut spänning till regleringen (C).
När de två ledarna kortslutes aktiveras alternativ
temperatur och
T2 symbolen visas på displayen.
Anslutningen skall vara utan spänning eller ström och med
en maximal resistans på 100Ω. (D)
