Eskimo E40 - Déballage et Assemblage

15
Voir les pièces en ligne au www.GetEskimo.com ou appeler le 800-345-6007
Manuel de l’opérateur
Eskimo E40™ Tarières à glace électrique
Pour monter la tarière sur le bloc moteur
1. Utilisez la clé hexagonale 3/16 po sur la tête motrice
pour retirer le boulon de la tige de la tarière.
2. Insérez l’arbre de sortie de la tête motrice dans la tige
de la tarière et alignez le trou de la tige avec le trou de
l’arbre de sortie. VOIR ILLUSTRATION 2
3. Replacez le boulon dans la tige de la tarière et serrez
fermement avec la clé hexagonale de 3/16 po incluse.
REMARQUE: Il se peut que la connexion entre l’arbre
de sortie et la tarière reste légèrement desserrée.
C’est normal.
Optionnel:
Appliquez une petite quantité d’huile ou de graisse sur l’arbre
de sortie avant le montage pour faciliter le démontage ultérieur.
DÉBALLAGE ET ASSEMBLAGE
REMARQUE: Assurez-vous de retirer tous les articles de
l’emballage en mousse.
Pour assembler le protège-batterie à la tête motrice
1. Retirez le sac de petites pièces contenant (1) clé
hexagonale de 3 mm, (2) écrous M4 et (2) boulons M4.
2. Faites glisser la protection de la batterie en place et
xez-la avec le matériel inclus. VOIR ILLUSTRATION 1

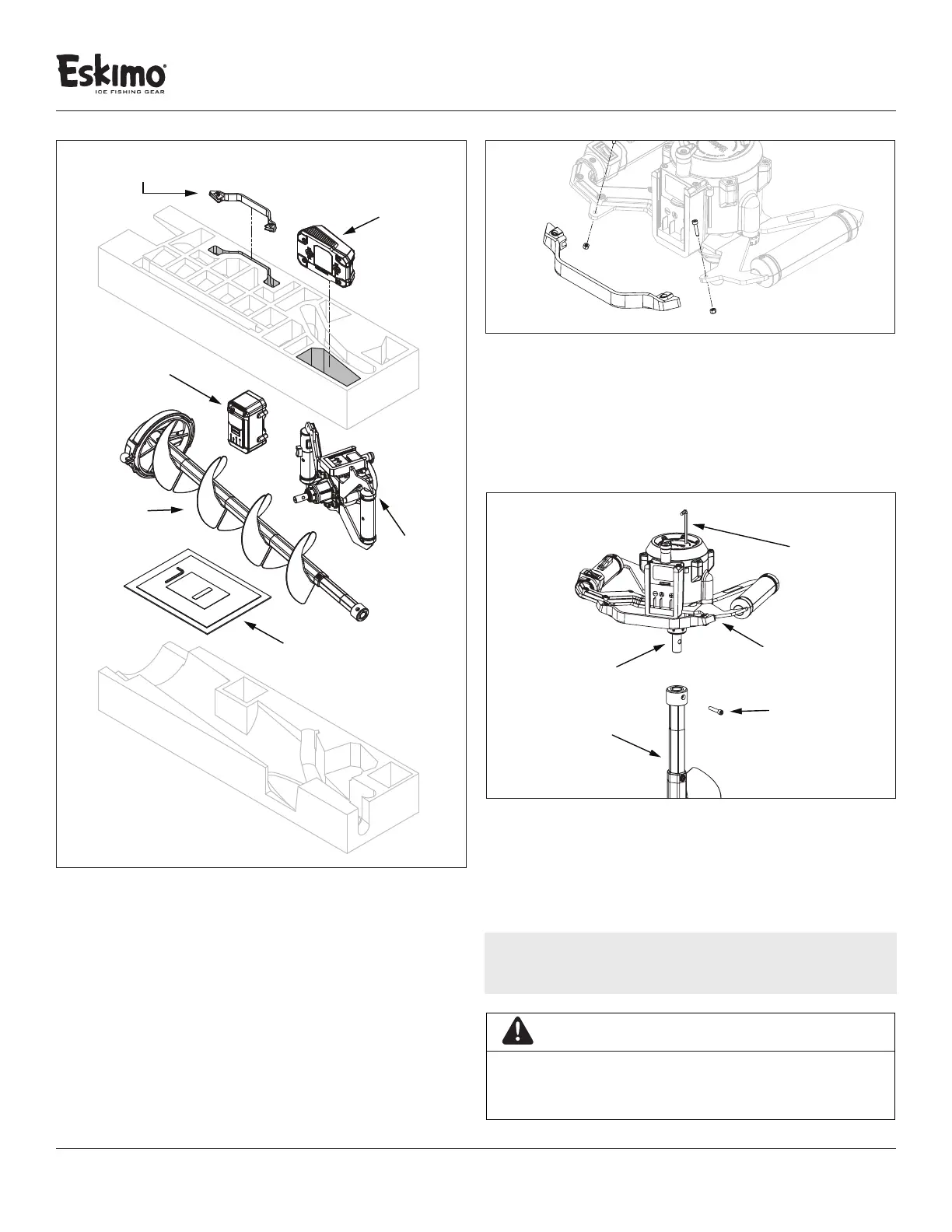

ILLUSTRATION 1
BLOC MOTEUR
ARBRE
D’ENTRAÎNEMENT
TARIÈRE
BOULON
CLÉ
ALLEN
ILLUSTRATION 2
EMBALLAGE EN MOUSSE
EMBALLAGE EN MOUSSE
CHARGEUR
DE BATTERIE
BLOC
MOTEUR
E40
SAC DE
PIÈCES
BATTERIE AU
LITHIUM
PROTÈGE-BATTERIE
TARIÈRE
IMPORTANT
LA BATTERIE DOIT ÊTRE COMPLÈTEMENT CHARGÉE
AVANT LA PREMIÈRE UTILISATION. IL EST EXPÉDIÉ
DANS UN ÉTAT PARTIELLEMENT CHARGÉ.
