48

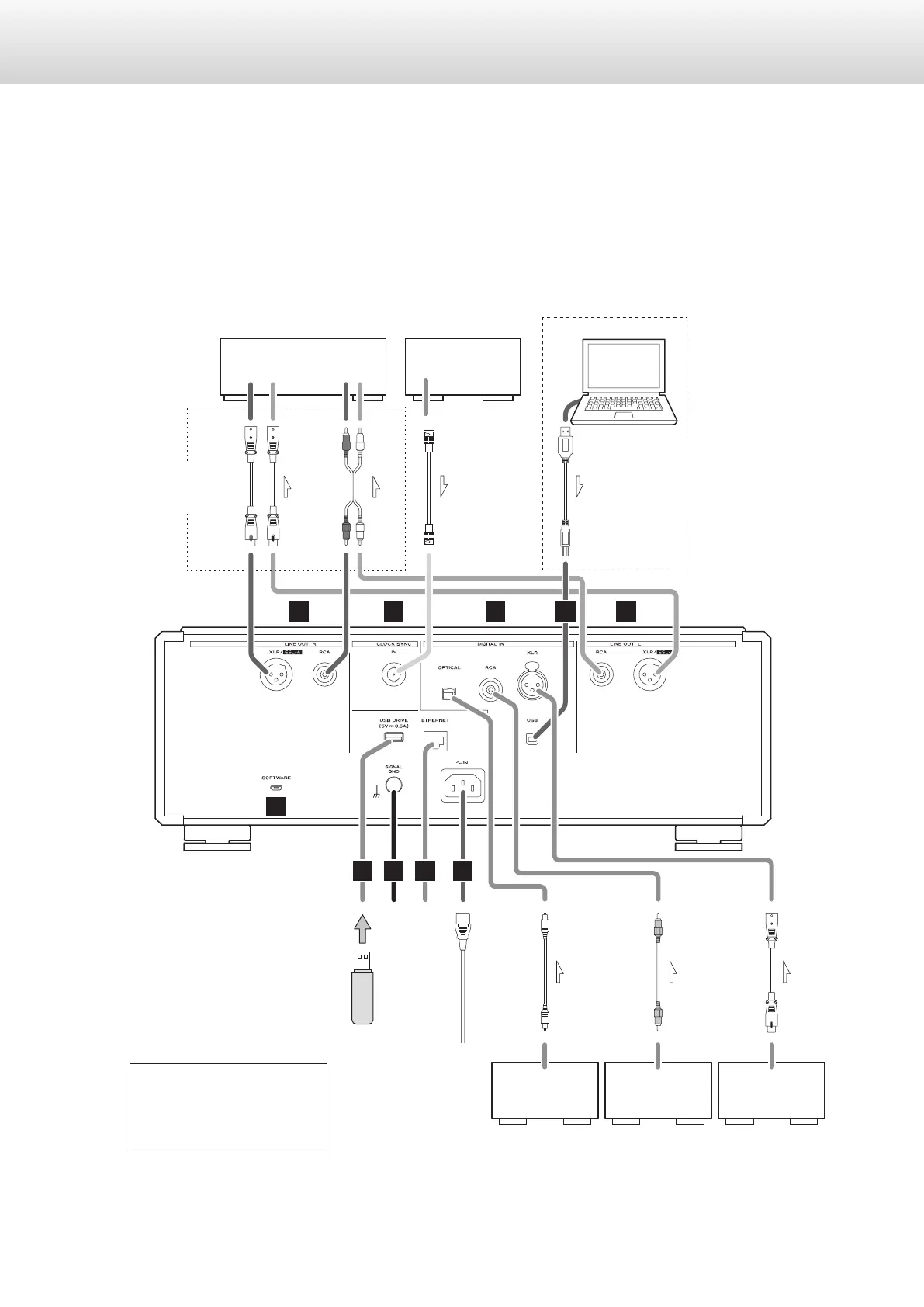

Realizar las conexiones
V
Precauciones al realizar la conexiones
o Termine todas las conexiones antes de enchufar el cable de corriente a una toma de electricidad.
o Lea los manuales de instrucciones de todos los dispositivos que se van a conectar y siga sus indicaciones.
RL
RL
AB CD
IF G
A
H
E
Cables de audio RCA
Cables XLR
Cable USB
Conecte un juego
de cables de un
tipo o del otro.
Cable de corriente
incluido
Cable coaxial RCA
Cable coaxial BNC
Amplificador estéreo
Ordenador
Equipo con salida
de audio digital
Equipo con salida
de audio digital
Equipo con salida
de audio digital
Dispositivo que emite
señal de reloj
(G-01X, G-02X, etc.)
SALIDA DIGITAL
(COAXIAL)
SALIDA DIGITAL
(XLR)
SALIDA DIGITAL
(ÓPTICA)
SALIDA DE RELOJ
Entrada de audio
(ENTRADA DE LÍNEA, etc.)
Cable digital óptico
La polaridad de los terminales
XLR puede ajustarse para que el
VIVO (POSITIVO) sea el pin 2 o el
3 (página57).
Unidad flash USB
Haga esta conexión
cuando utilice esta
unidad como DAC
por USB.
Cable digital XLR
c
Toma de
electricidad
