Espa PRISMA - Technical Data; Pump Performance Specifications

TAPÓN DE VACIADO
DRAINAGE PLUG
BOUCHON DE VIDANGE
ABLAßSTOPFEN
TAPPO SCARICO
TAMPÃO DE PURGA
Сливная пробка
TAPÓN DE CEBADO
PRIMING PLUG
BOUCHON DE REMPLISSAGE
EINFÜLLSTOPFEN
TAPPO ASPIRAZIONE
TAMPÃO DE FERRAGEM
заправочная пробка
1 - ROJO
RED
ROUGE
ROT
ROSSO
VERMELHO
Красный
2 - BLANCO
WHITE
BLANC
WEISS
BIANCO
BRANCO
Белый
3 - NEGRO
BLACK
NOIR
SCHWARZ
NERO
PRETO
Черный
4 - CONDENSADOR
CAPACITOR
CONDENSATEUR
KONDENSATOR
CONDENSATORE
CONDENSADOR
Конденсатор
5 - LÍNEA
LINE
TENSION
SPANNUNG
LINEA
LINHA
Линия
6 - PROTECTOR TÉRMICO
MOTOR RELAY
PROTECTEUR MOTEUR
MOTORSCHUTZ
PROTETTORE DEL MOTORE
MOTO PROTECTOR
Защита двигателя
ALIMENTACIÓN MONOFÁSICA
SINGLE PHASE SUPPLY
ALIMENTATION MONOPHASÉE
EINPHASENSTROM
ALIMENTAZIONE MONOFASICA
ALIMENTAÇÂO MONOFASICA
ALIMENTACIÓN
TRIFÁSICA
THREE PHASE
SUPPLY
ALIMENTATION
TRIPHASÉE
DREIPHASENSTROM
ALIMENTAZIONE
TRIFASICA
ALIMENTAÇÂO
TRIFASICA

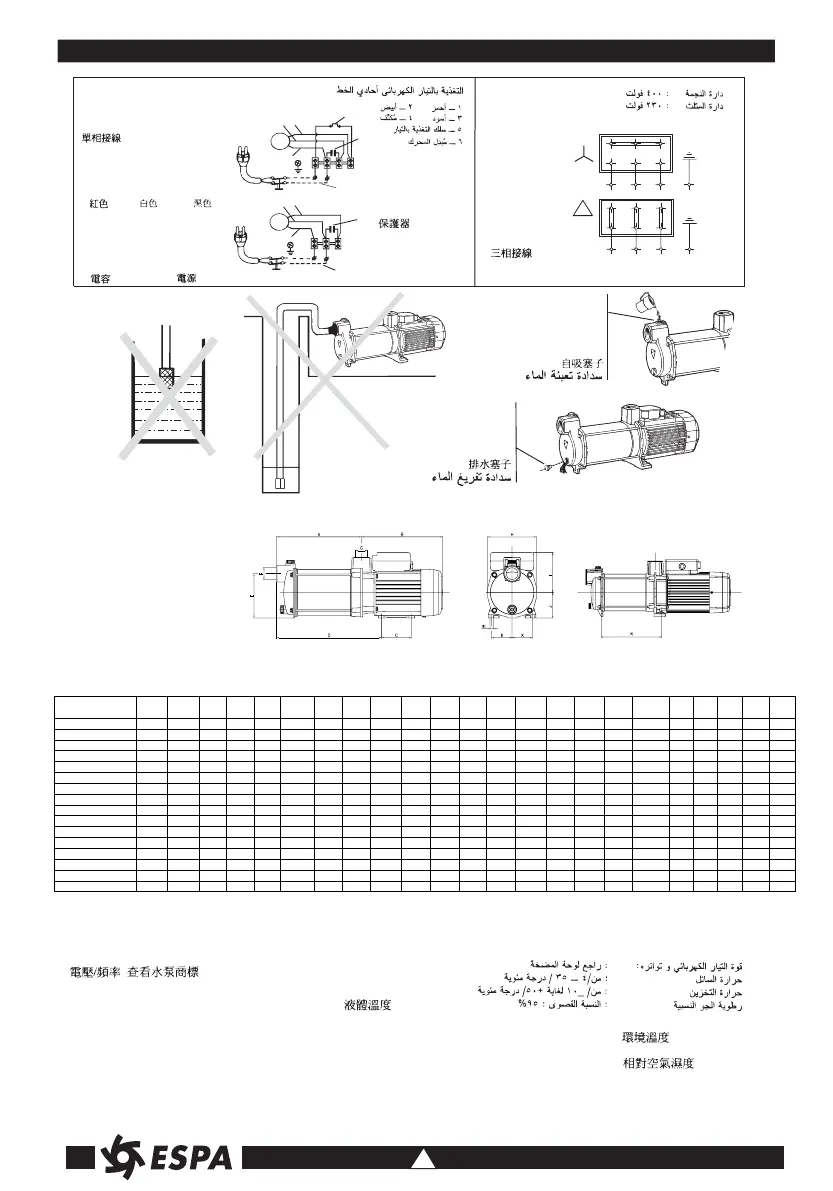

Fig. 1
L
1
M
1
~
Z
V
Y
U
400 V
W
230 V
Z X Y
U V W
L
1
M
1
~
E
D
G
A
B
C
H
Motor Relay
V/Hz esp.: Ver placa datos bomba / See pump nameplate / Voir plaque signalétique
Siehe Pumpentypenschild / Vedere targhetta / Ver chapa de caracteristicas da bomba / В/Гц см. на насосе
Temperatura líquido / Liquid Temperature / Température du liquide /
Umgebungstemperatur / Temperatura del liquido / Temperatura do liquido: 4°C a 35°C
Температура перекачиваемой жидкости от 4 до 35°С
Temperatura de almacenamiento / Storage temperature / Température de stockage / Lagertemteratur / Temperatura ambiente / Temperatura ambiente: -10°C a +50°C
Температура хранения от -10 до + 50°С
Humedad relativa del aire / Relative Air Humidity / Humidité relative de l’air / Relative Luftfeuchtigkeit / Umidità relativa dell’aria / Humidade relativa do ar: 95% Max.
Относительная влажность воздуха 95% макс.
Motor classe: I
V/Hz
ОДНОФАЗНОЕ ПОДКЛЮЧЕНИЕ
ТРЕХФАЗНОЕ
ПОДКЛЮЧЕНИЕ
Рис. 1
Q max.
(l/min)
H max.
(m)
A 1 ∼
230V
A 3 ∼
400V
C -
µF
P1
(kW)
IP
η
(%)
dBa
± 1
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
H I J K L M
Kg
PRISMA15 2/2M 65 23 2 1 12 0.45 44/55 35 <70 163 202 74 213 110 1” 1” 121 - - - - - 8.3
PRISMA15 3/3M 65 34 2.8 1.2 12 0.6 44/55 35 <70 187 202 74 237 110 1” 1” 121 - - - - - 9.2
PRISMA15 4/4M 65 44 3.5 1.4 12 0.8 44/55 35 <70 211 202 74 261 110 1” 1” 121 - - - - - 10
PRISMA15 5/5M 65 55 4.1 1.8 12 0.95 44/55 35 <70 235 202 74 285 110 1” 1” 121 - - - - - 11
PRISMA25 2/2M 110 25 4.3 1.7 16 0.9 44/55 40 <70 175.5 218 82 226 127 1” 1” 138 109.5 75 59 8 - 12.5
PRISMA25 3/3M 110 35 5.5 2.3 16 1.1 44/55 42 <70 202 218 82 252.5 127 1” 1” 138 109.5 75 59 8 - 13.5
PRISMA25 4/4M 110 50 6.8 2.5 16 1.5 44/55 42 <70 228.5 218 82 279 127 1” 1” 138 109.5 75 59 8 - 14.6
PRISMA25 5/5M 110 60 7.5 2.9 25 1.8 44/55 45 71 255 218 82 328 127 1” 1” 138 109.5 75 59 8 - 17.2
PRISMA25 6/6M 110 73 9.8 3.8 30 2.2 44 45 72 281 286 - - 142 1” 1” 154 122 89.5 69 10 304 23
PRISMA35 3/3M N 165 43 6.7 2.6 25 1.5 44 50 70 221.1 281.5 - - 147 1 ¼” 1 ¼” 158 125.3 90 60 12 187.3 18.5
PRISMA35 4/4M N 165 57 8.4 3.1 25 1.8 44 50 70 246.6 281.5 - - 147 1 ¼” 1 ¼” 158 125.3 90 60 12 221.8 20.5
PRISMA35 5/5M N 165 70 10.2 4 30 2.3 44 52 70 271.1 281.5 - - 147 1 ¼” 1 ¼” 158 125.3 90 60 12 236.3 23.5
PRISMA35 6 N 165 84 - 4.8 - 2.7 44 52 71 295.6 281.5 - - 147 1 ¼” 1 ¼” 158 125.3 90 60 12 260.8 23.7
PRISMA45 3/3M N 216 39 7.9 3 25 1.8 44 50 73 245.9 281.5 - - 152 1 ½” 1 ¼” 158 125.3 90 60 12 211.6 22.6
PRISMA45 4/4M N 216 52 10 4 30 2.2 44 52 73 276.6 281.5 - - 152 1 ½” 1 ¼” 158 125.3 90 60 12 242.3 23.7
PRISMA45 5 N 216 63 - 5 - 2.8 44 52 74 307.3 281.5 - - 152 1 ½” 1 ¼” 158 125.3 90 60 12 273 25.3
