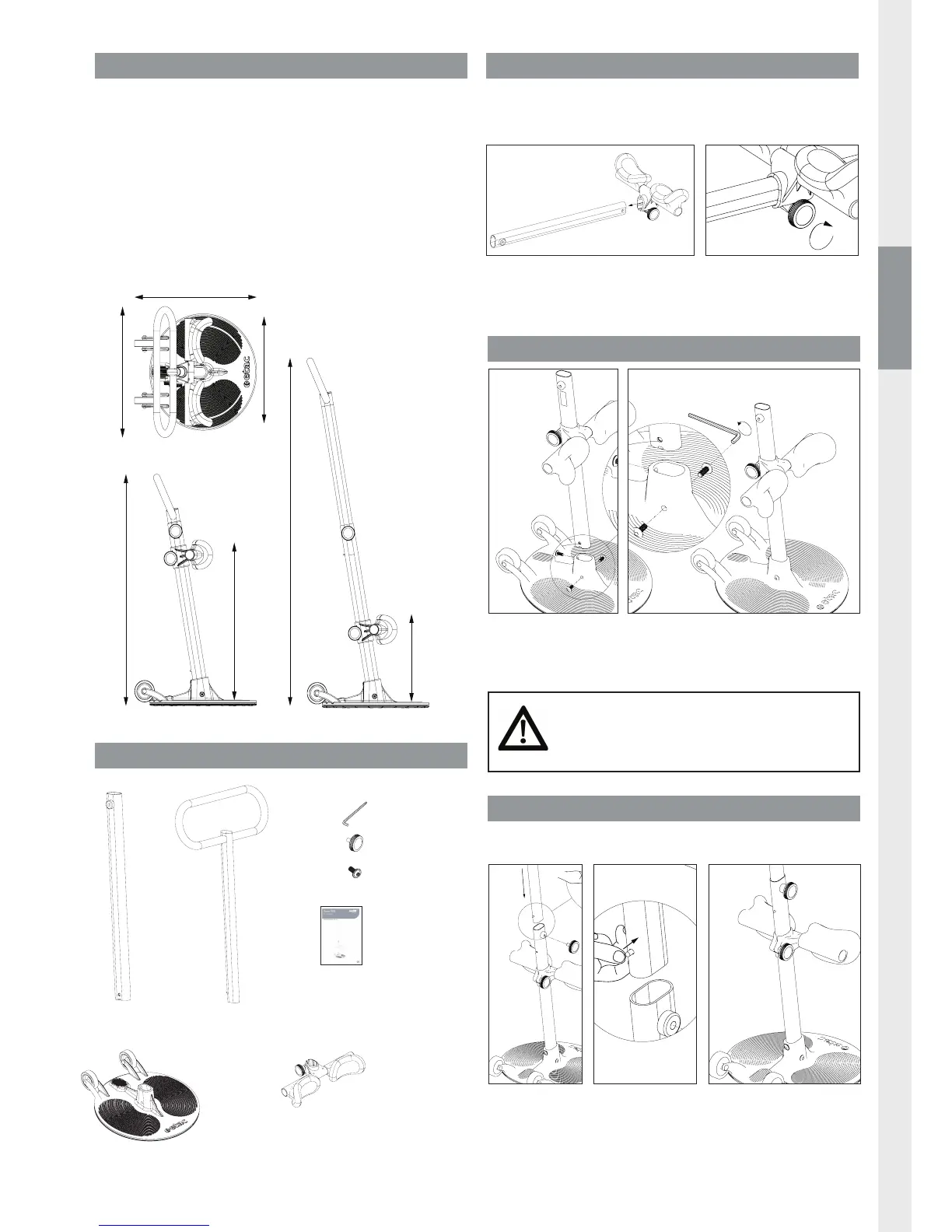

Etac Turner PRO - Page 13

13
Etac Turner PRO / www.etac.com
Materiale:
Pulverlakkert aluminium, plast,
stål.
Forventet levetid:
Turner PRO har en forventet
levetid på 5 år eller 15 000
vendesykluser.
Maks brukervekt:
200 kg (441 lbs)
Enhetens vekt:
8kg
Dimensjoner:
Høyde (A): 0,8-1,2 m
Høyde (B): 0,3-0,55 m
Dybde (C): 0,46 m
Bredde (D): 0,45 m
Fotplate (Ø): 0,40 m
Tekniske data
Medfølgende deler
Montering av benstøtte
Montering av stang til fotplate
Montering av håndtak
1x
1x
1x
1x
1x
1x
3x
1x
Sørg for at alle de tre skruene er festet
ordentlig. Løse bolter kan gjøre at stangen
blir ustabil og gjøre Turner PRO utrygg.
CLICK!
A max
A min
B max
B min
C
D
Ø
Håndtaket kan justeres trinnløst fra 0,8 til 1,2 meter.
Følg disse tre trinnene når håndtaket monteres:
1
2
Kneputene kan justeres individuelt. Benstøtten kan justeres trinnløst fra
0,3 til 0,55 meter. Følg disse tre trinnene når benstøtten monteres:
Legg stangen ned på et jevnt underlag.
Sett inn benstøtten med kneputene
vendt oppover. Sørg for at begge
knottene er på samme side
Trekk til knotten ved å vri
den med klokka.
Plasser fotplate på et jevnt
underlag. Sett inn stangen
med kneputene vendt bort
fra hjulene
Sett inn alle de tre skruene i hullene i
fotplaten. Bruk sekskantnøkkelen til å skru
inn boltene. Trekk boltene godt til.
1 2
CLICK!
CLICK!
Plasser håndtaket
med låsepinnen
mot hjulene.
Trykk inn låsepin-
nen og la håndtaket
gli inn i den ytre
stangen
Ved riktig montering høres
en klikkelyd. Vri og trekk til
knotten.
1 2 3
1x
1x
1x
1x
1x
1x
3x
1x
1x
1x
1x
1x
1x
1x
3x
1x
1x
1x
1x
1x
1x
1x
3x
1x
Ytre stang
Indre stang med håndtak
Sekskantnøkkel
Dreieknott
Skruer
Bruksanvisning
Benstøtte
Hovedplate
1x
1x
1x
1x
1x
1x
3x
1x
