Etac Turner PRO - Page 17

17
Etac Turner PRO / www.etac.com
Materiale:
Pulverlakeret aluminium, plast,
stål.
Forventet levetid:
Turner PRO har en forventet
levetid på fem år eller 15.000
drejecyklusser
Sikker arbejdsbelastning
200 kg (441 lbs)
Enhedens vægt:
8kg
Mål:
Højde (A): 0,8-1,2 m
Højde (B): 0,3-0,55 m
Dybde (C): 0,46 m
Bredde (D): 0,45 m
Fodplade (Ø): 0,40 m

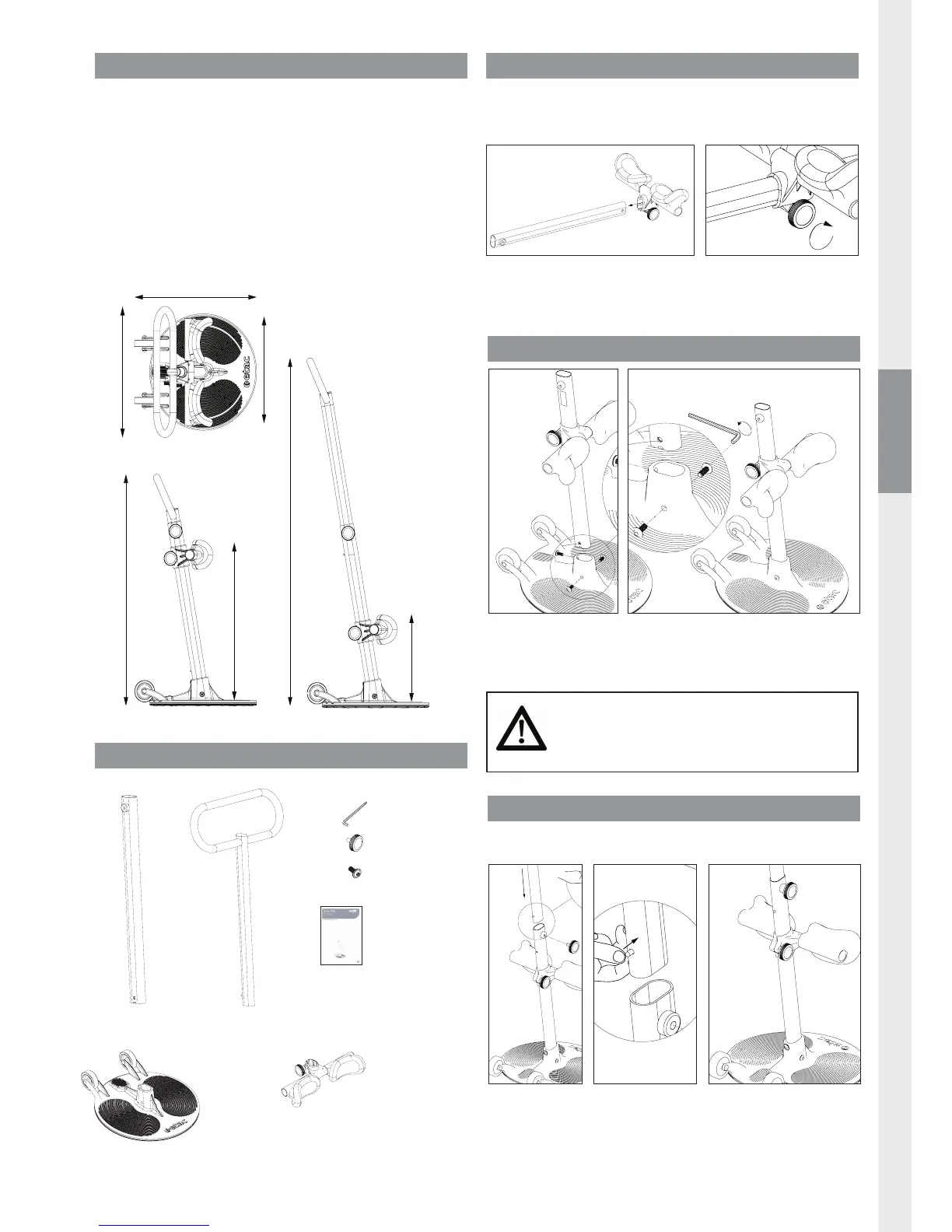

Tekniske data
Leverede dele
Montering af benstøtte
Montering af stang på bundplade
Montering af håndtag
1x
1x
1x
1x
1x
1x
3x
1x
Sørg for, at alle tre bolte er korrekt fastgjort.
Løse bolte kan gøre stangen ustabil, så
Turner PRO ikke længere er sikker at bruge.
CLICK!
A max
A min
B max
B min
C
D
Ø
Håndtaget er trinløst justerbart fra 0,80 til 1,2 meter.
Følg disse tre trin, når håndtaget monteres:
1
2
Knæpuderne er individuelt justerbare. Benstøtten er trinløst justerbar fra
0,30 til 0,55 meter. Følg disse tre trin, når benstøtten monteres:
Læg stangen ned på en jævn overflade.
Isæt benstøtten med knæpuderne peg-
ende opad. Sørg for, at begge låsegreb
er på samme side.
Spænd låsegrebet ved at
dreje grebet med uret.
Anbring bundpladen på
en jævn overflade. Isæt
stangen med knæpuderne
pegende væk fra hjulene.
Isæt alle tre skruer i hullerne i bundpladen.
Brug unbrakonøglen til at skrue boltene i.
Stram boltene godt.
1 2
CLICK!
CLICK!
Anbring håndta-
get med låsestif-
ten pegende mod
hjulene.
Pres låsestiften ind,
og før stangen ind
i den monterede
stang.
Den er korrekt monteret,
når der lyder et klik. Drej
låsegrebet, og spænd det.
1 2 3
1x
1x
1x
1x
1x
1x
3x
1x
1x
1x
1x
1x
1x
1x
3x
1x
1x
1x
1x
1x
1x
1x
3x
1x
Udvendig stang
Indvendig stang med håndtag
Unbrakonøgle
Låsegreb
Skruer
Brugervejledning
Benstøtte
Bundplade
1x
1x
1x
1x
1x
1x
3x
1x
